基于51单片机的SHT11温湿度检测调节系统（LCD12864显示）

2025-10-27 来源：bilibili

具体实现功能

（1）实时检测温湿度值，LCD12864分别显示温度值、湿度值、温度上下限值、湿度上下限值；

（2）通过按键可以设定温湿度报警阈值；

（3）当温度值过高且湿度值过低时，相应的指示灯亮，蜂鸣器响，继电器控制风扇转动，表示降温；

（4）当温度值过低且湿度值过高时，相应的指示灯亮，蜂鸣器响，继电器控制加热膜工作，表示升温。

（5）温度测量范围0-99，湿度测量范围0-99，误差±1。

仿真演示视频：

https://www.bilibili.com/video/BV1dZ42127md/?vd_source=cb7d37314419614c8c9f43f514f7d751

设计介绍

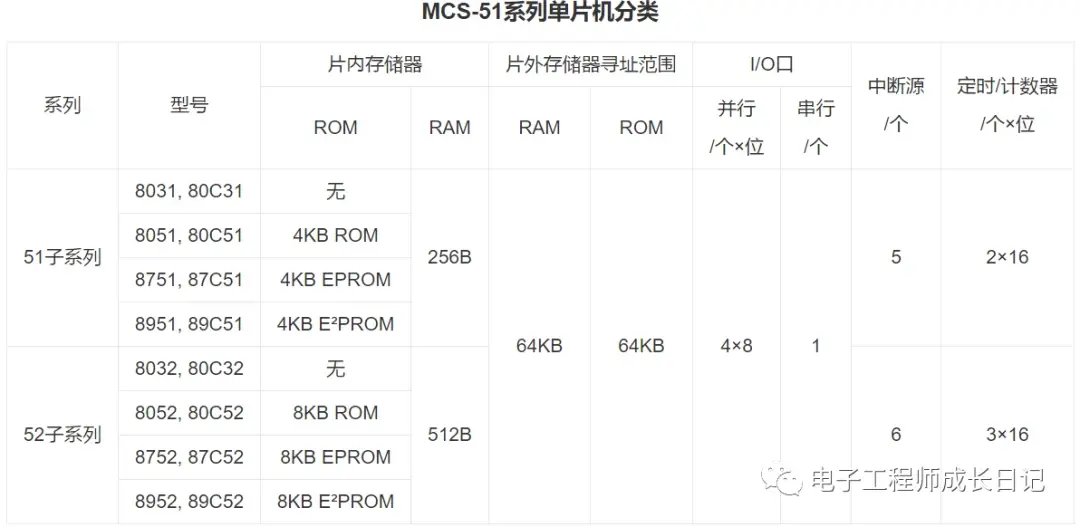

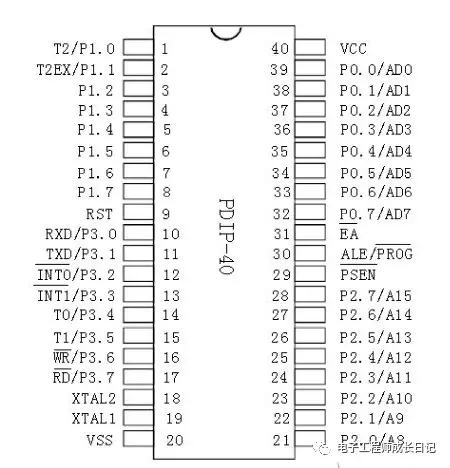

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

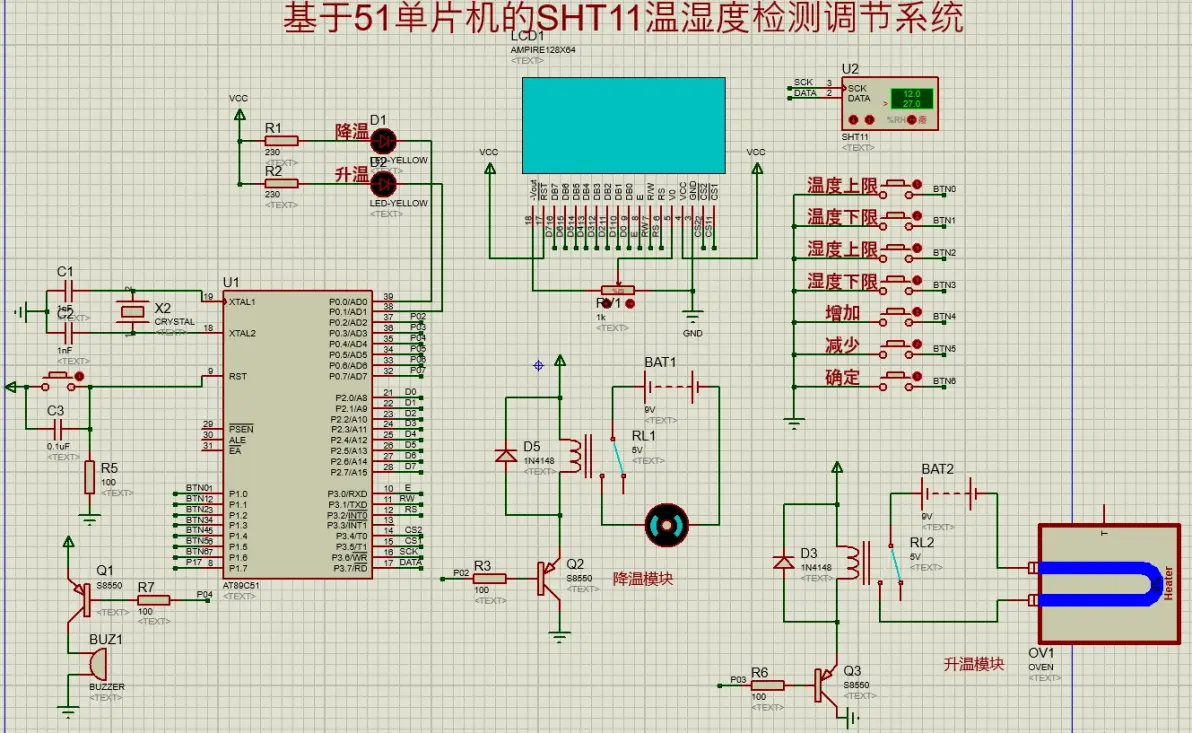

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

/****************主函数***************/

void main()//主函数

{

value humi_val,temp_val;

uchar humi_max=50,humi_min=15,temp_max=40,temp_min=20,temp,humi;//定义变量

uchar error,checksum;

uchar flag=0;

DisplayOn();

s_connectionreset();

Led1=1;

jiangwen=1;

Led2=1;

shengwen=1;

beep=1;

while(1)

{

error=0;

error+=s_measure((unsigned char*) &humi_val.i,&checksum,HUMI); //measure humidity

error+=s_measure((unsigned char*) &temp_val.i,&checksum,TEMP); //measure temperature

if(error!=0)

s_connectionreset(); //in case of an error: connection reset

else

{

//温湿度值、阈值读取及显示

humi_val.f=(float)humi_val.i; //converts integer to float

temp_val.f=(float)temp_val.i; //converts integer to float

calc_sth11(&humi_val.f,&temp_val.f); //calculate humidity, temperature

//dew_point=calc_dewpoint(humi_val.f,temp_val.f); //calculate dew point

if(temp_val.f>99)

temp_val.f=99;

if(humi_val.f>99)

humi_val.f=99;

temp=(uchar)temp_val.f+1;

humi=(uchar)humi_val.f-3;

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

while(P1!=0xff||flag!=0)

{

if(SetTempMax==0)

{

while(SetTempMax==0);

flag=1;

//显示文字

DispHZ(0,3,she);

DispHZ(16,3,ding);

DispHZ(32,3,wen);

DispHZ(48,3,du);

DispHZ(64,3,shang);

DispHZ(80,3,xian);

}

else if(SetTempMin==0)

{

//显示文字

while(SetTempMin==0);

flag=2;

DispHZ(0,3,she);

DispHZ(16,3,ding);

DispHZ(32,3,wen);

DispHZ(48,3,du);

DispHZ(64,3,xia);

DispHZ(80,3,xian);

}

if(SetHumiMax==0)

{

//显示文字

while(SetHumiMax==0);

flag=3;

DispHZ(0,3,she);

DispHZ(16,3,ding);

DispHZ(32,3,shi);

DispHZ(48,3,du);

DispHZ(64,3,shang);

DispHZ(80,3,xian);

}

if(SetHumiMin==0)

{

//显示文字

while(SetHumiMin==0);

flag=4;

DispHZ(0,3,she);

DispHZ(16,3,ding);

DispHZ(32,3,shi);

DispHZ(48,3,du);

DispHZ(64,3,xia);

DispHZ(80,3,xian);

}

else if(flag==1&&NumInc==0)

{

while(NumInc==0);//改变温度上限++

temp_max++;

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==2&&NumInc==0)

{

while(NumInc==0);//改变温度下限++

temp_min++;

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==3&&NumInc==0)

{

while(NumInc==0);

humi_max++;//改变温湿度上限++

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==4&&NumInc==0)

{

while(NumInc==0);

humi_min++;//改变温度下限++

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==1&&NumDec==0)

{

while(NumDec==0);

temp_max--;//改变温度上限--

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==2&&NumDec==0)

{

while(NumDec==0);

temp_min--;//改变温度下限--

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==3&&NumDec==0)

{

while(NumDec==0);

humi_max--;//改变湿度上限--

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(flag==4&&NumDec==0)

{

while(NumDec==0);

humi_min--;//改变湿度下限--

Disp(temp,humi,temp_max,temp_min,humi_max,humi_min);

}

else if(isOK==0)

{

//清空文字显示

while(isOK==0);

flag=0;

DispHZ(0,3,blank);

DispHZ(16,3,blank);

DispHZ(32,3,blank);

DispHZ(48,3,blank);

DispHZ(64,3,blank);

DispHZ(80,3,blank);

}

if((temp>temp_max)&&(humi {

Led1=0;

jiangwen=0;

Led2=1;

shengwen=1;

beep=0;

}

else if((temphumi_max))//温度过低且湿度过高，报警及加热

{

Led1=1;

jiangwen=1;

Led2=0;

shengwen=0;

beep=0;

}

else

{

Led1=1;

jiangwen=1;

Led2=1;

shengwen=1;

beep=1;

}

delayms(10);

}

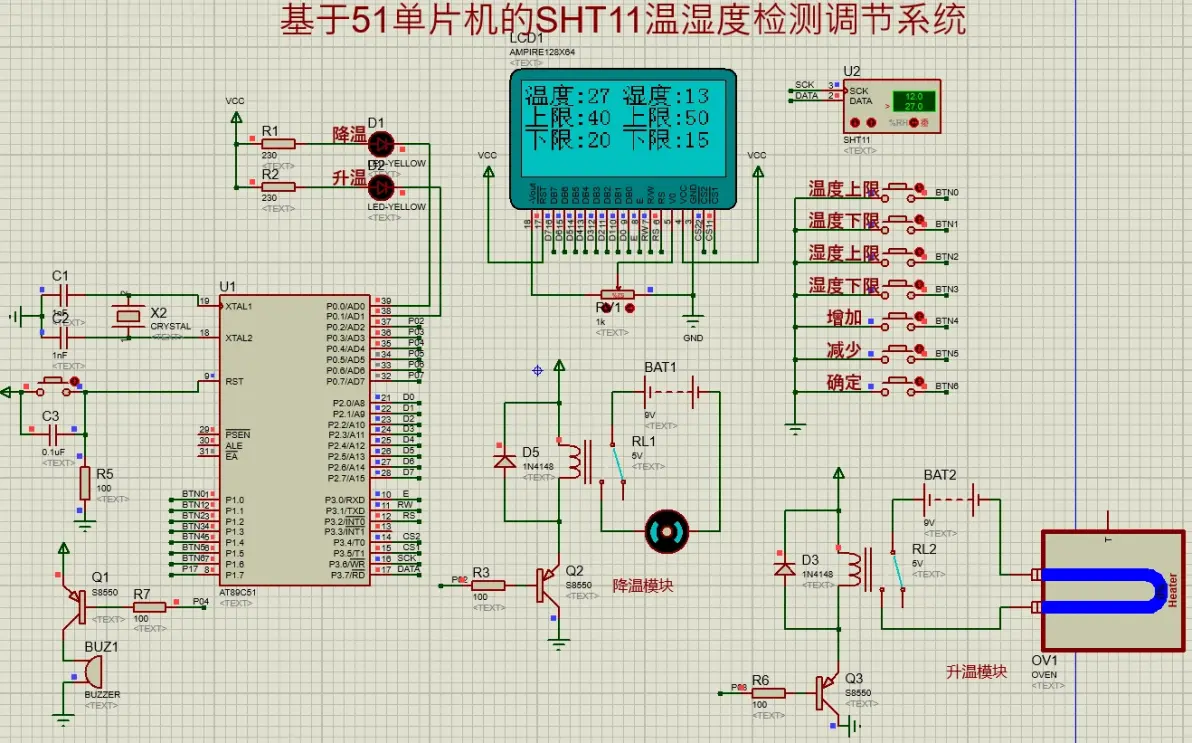

程序运行结果如图：

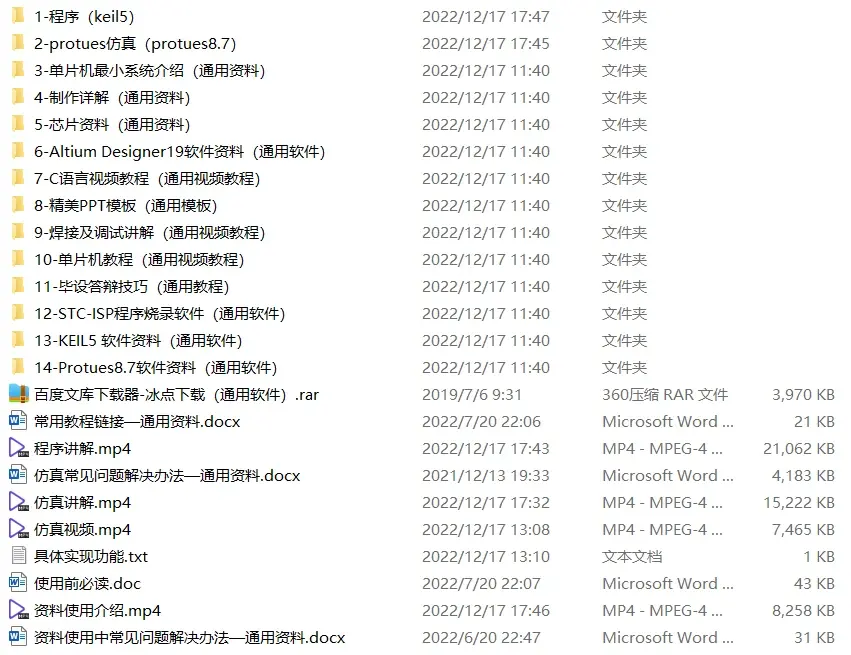

全部内容
