控制电路原理图与梯形图讲解

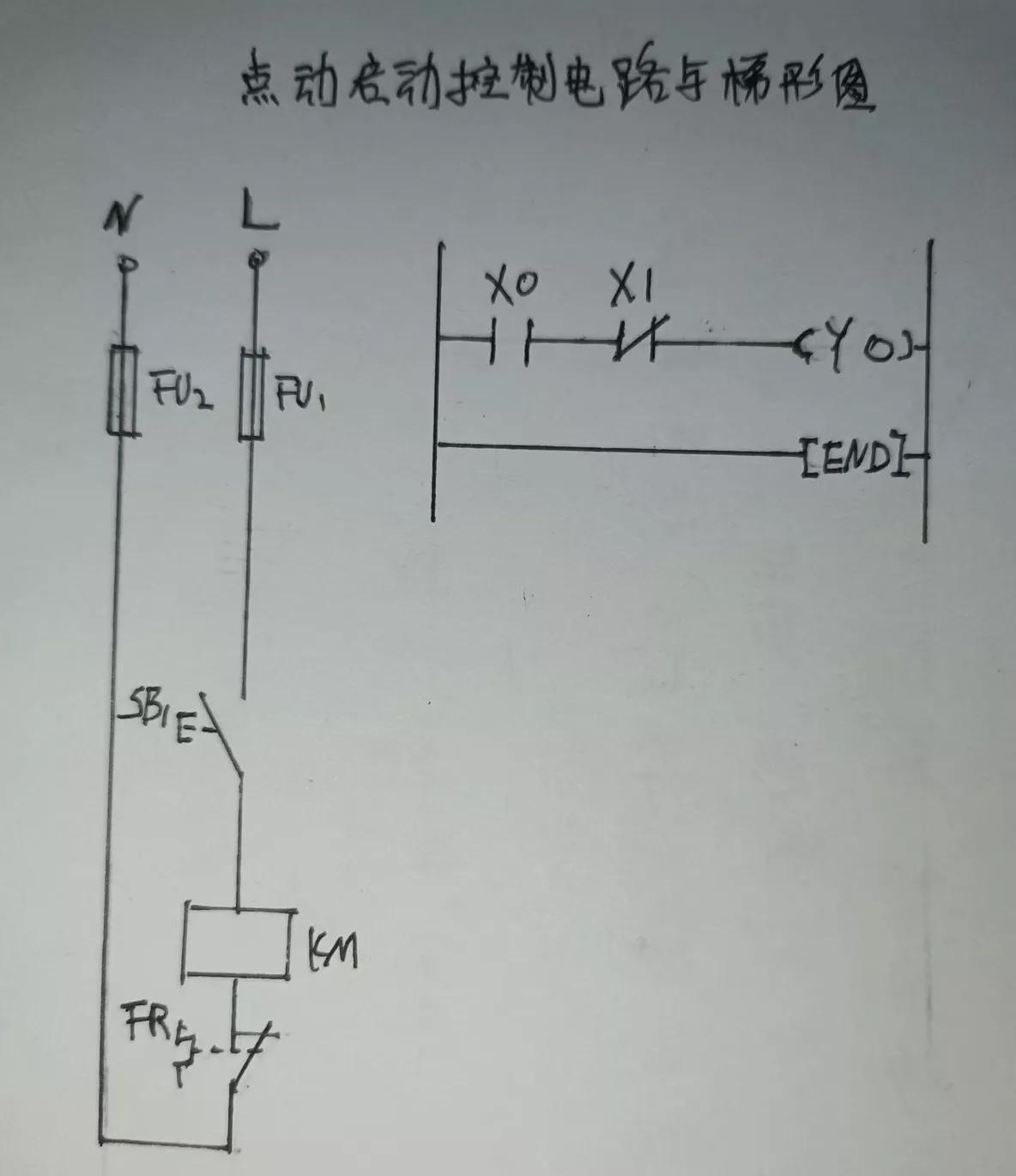

1.点动启动控制原理图与梯形图

图1

按下SB1电机启动，松开SB1电机停止。

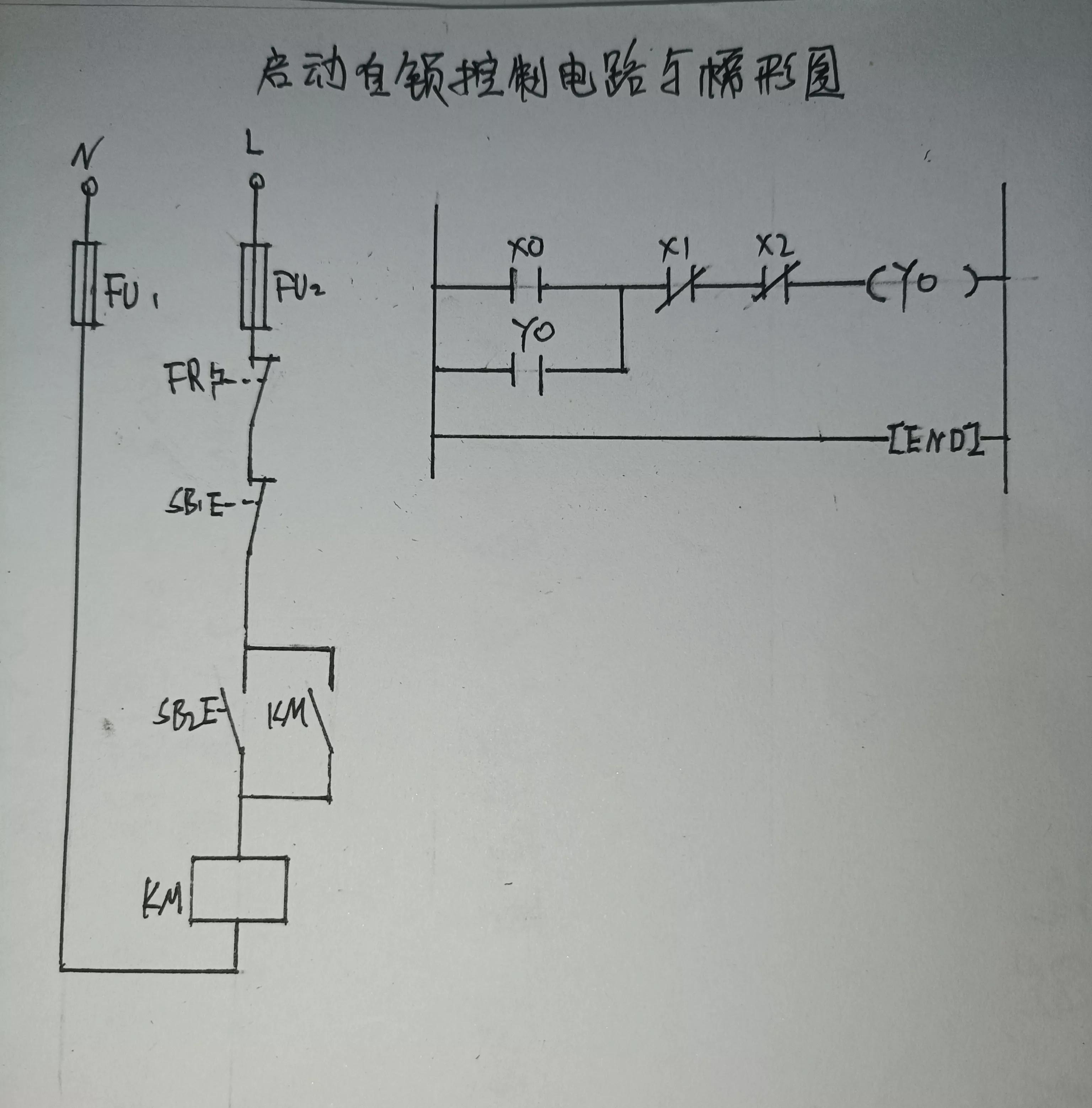

2.点动启动带自锁控制原理图与梯形图

图2

按下SB2时，KM动作电机启动，同时KM常开触点闭合自锁，松开SB2电机照样运行。当按下SB1时，电机才能停止。

3.正反转双重互锁启动控制原理图与梯形图

控制电路与梯形图3

当按下SB2时，SB2常开触点闭合，KM2线路的SB2常闭触点断开，同时KM1动作，电机正向转动。

当按下SB3时，SB3常开触点闭合，KM1线路的SB3常闭触点断开，同时KM2动作，电机反向转动。

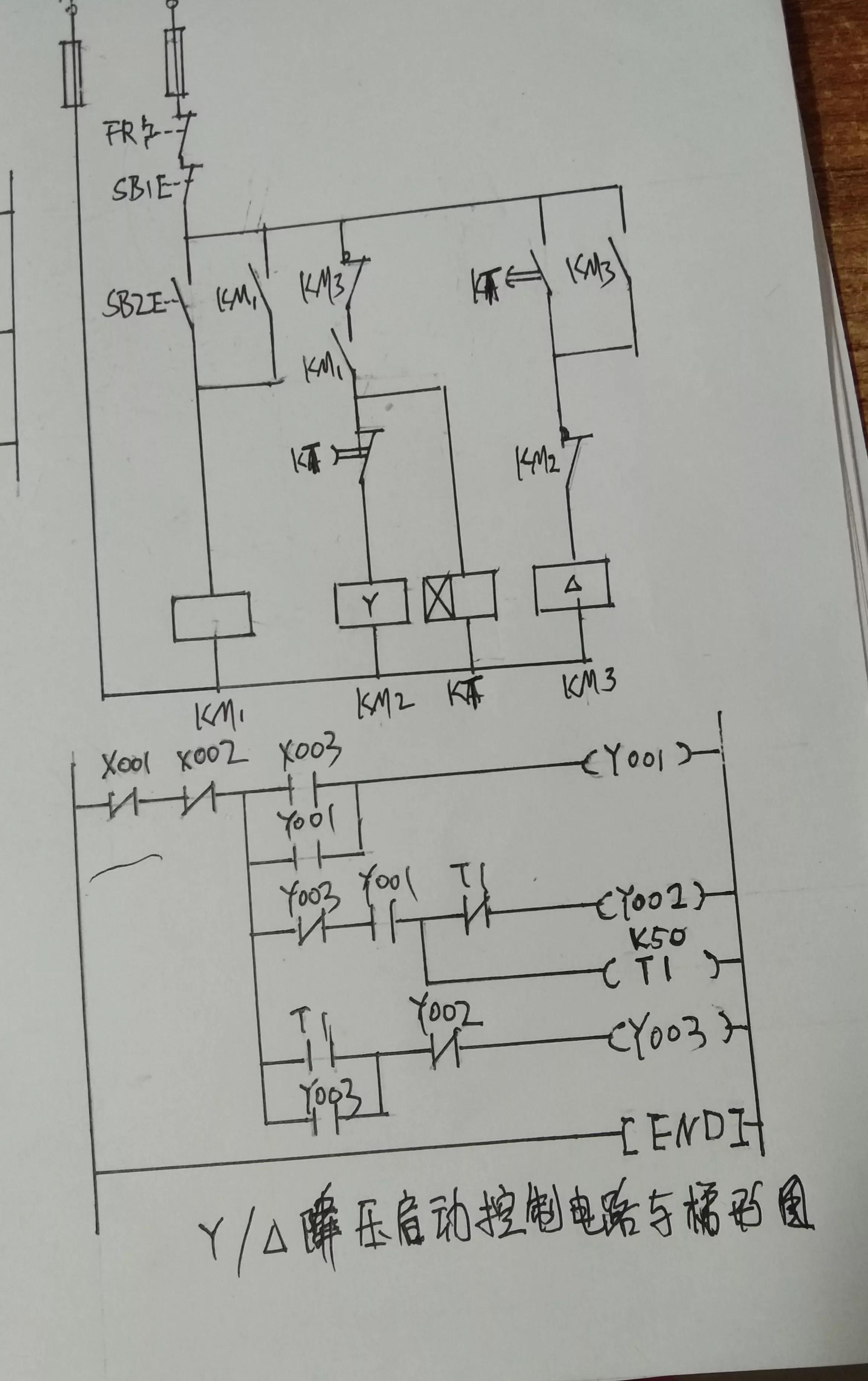

4.星角降压启动控制原理图与梯形图

图4

当按下SB2是，KM1动作，同时KM2线路的KM1常开触点闭合，KM2和KT时间继电器线圈通电，KM2吸合电机星型启动运行。KT动作后KM3线圈通电，触点吸合，电机转换成角型运行。
