正向运转电动机控制电路原理详解

正向电动机控制电路

无过载保护、无信号灯、点动操作的380V控制电路

说明

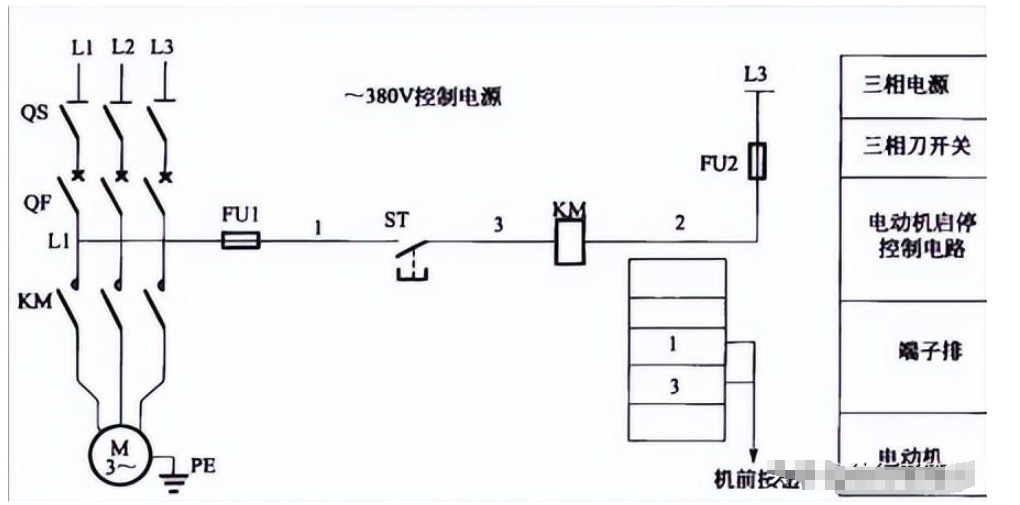

通过按钮点动操作实现电动机的点动运转的控制电路：

(1) 回路送电操作顺序：

① 合上三相隔离开关QS；

② 合上主回路断路器QF ；

③ 合上控制回路熔断器FU1, FU2。

(2) 启动运转

按下启动按钮ST,其动合触点闭合，电源L1相-->控制回路熔断器FU1-->1号线-->启动按钮ST动合触点(按下时闭合)-->3号线-->接触器KM线圏-->2号线-->控制回路熔断器 FU2-->L3相，接触器KM线圈两端构成380V的工作电压。

接触器KM线圈获得380V电压动作，接触器KM三个主触点同时闭合，电动机M绕组获得三相380V交流电源，电动机M运转，驱动机械设备工作。

手离开启动按钮ST时，ST的动合触点断开，切断接触器KM线圏电路，接触器KM 线圈断电，接触器KM释放，接触器KM三个主触点同时断开，电动机M绕组脱离三相 380V交流电源，停止转动，驱动的机械设备停止运行。

操作方法：

按下按钮ST,其动合触点闭合，电动机启动运转。手离开启动按钮ST,其动合触点 断开，电动机停止运转。
