一、简介

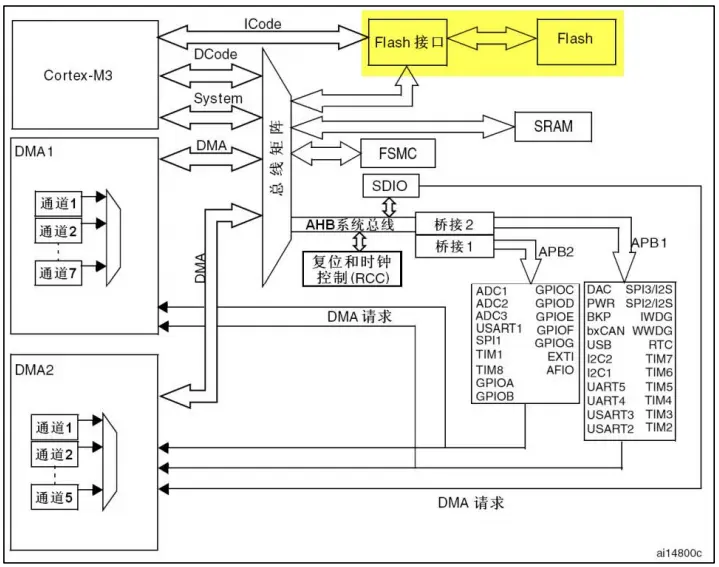

在STM32芯片内部有一个 FLASH 存储器，它主要用于存储代码，我们在电脑上编写好应用程序后，使用下载器把编译后的代码文件烧录到该内部 FLASH 中，由于 FLASH 存储器的内容在掉电后不会丢失，芯片重新上电复位后，内核可从内部 FLASH 中加载代码并运行。

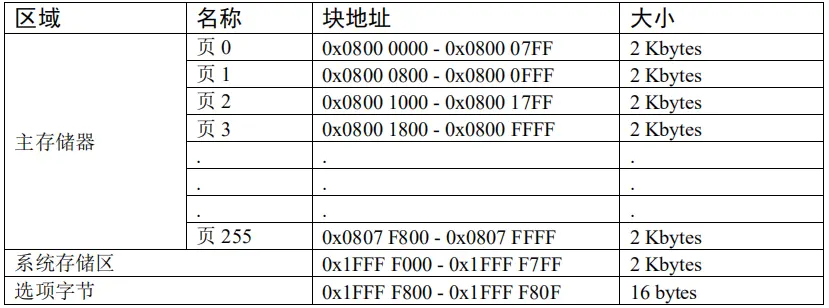

STM32 的内部 FLASH 包含主存储器、系统存储器以及选项字节区域，它们的地址分布及大小见下表

• 主存储器

一般我们说 STM32 内部 FLASH 的时候，都是指这个主存储器区域，它是存储用户应用程序的空间，芯片型号说明中的 256K FLASH、512K FLASH 都是指这个区域的大小。

主存储器分为 256 页，每页大小为 2KB，共 512KB。这个分页的概念，实质就是 FLASH 存储器的扇区，与其它 FLASH 一样，在写入数据前，要先按页（扇区）擦除。

注意上表中的主存储器是本实验板使用的 STM32VET6 型号芯片的参数，即 STM32F1 大容量产品。若使用超大容量、中容量或小容量产品，它们主存储器的页数量、页大小均有不同，使用的时候要注意区分。
主存储器是以页为单位划分的。stm32根据FLASH主存储块容量、页面的不同，系统存储器的不同，分为小容量、中容量、大容量、互联型，共四类产品。

• 小容量产品：主存储块1-32KB，     每页1KB。系统存储器2KB

• 中容量产品：主存储块64-128KB，   每页1KB。系统存储器2KB

• 大容量产品：主存储块256KB以上，  每页2KB。系统存储器2KB

• 互联型产品：主存储块256KB以上，  每页2KB。系统存储器18KB

• 系统存储区

系统存储区是用户不能访问的区域，它在芯片出厂时已经固化了启动代码，它负责实现串口、USB 以及 CAN 等 ISP 烧录功能。

• 选项字节

选项字节用于配置 FLASH 的读写保护、待机/停机复位、软件/硬件看门狗等功能，这部分共 16 字节。可以通过修改 FLASH 的选项控制寄存器修改。

二、新建工程

1. 打开 STM32CubeMX 软件，点击“新建工程”

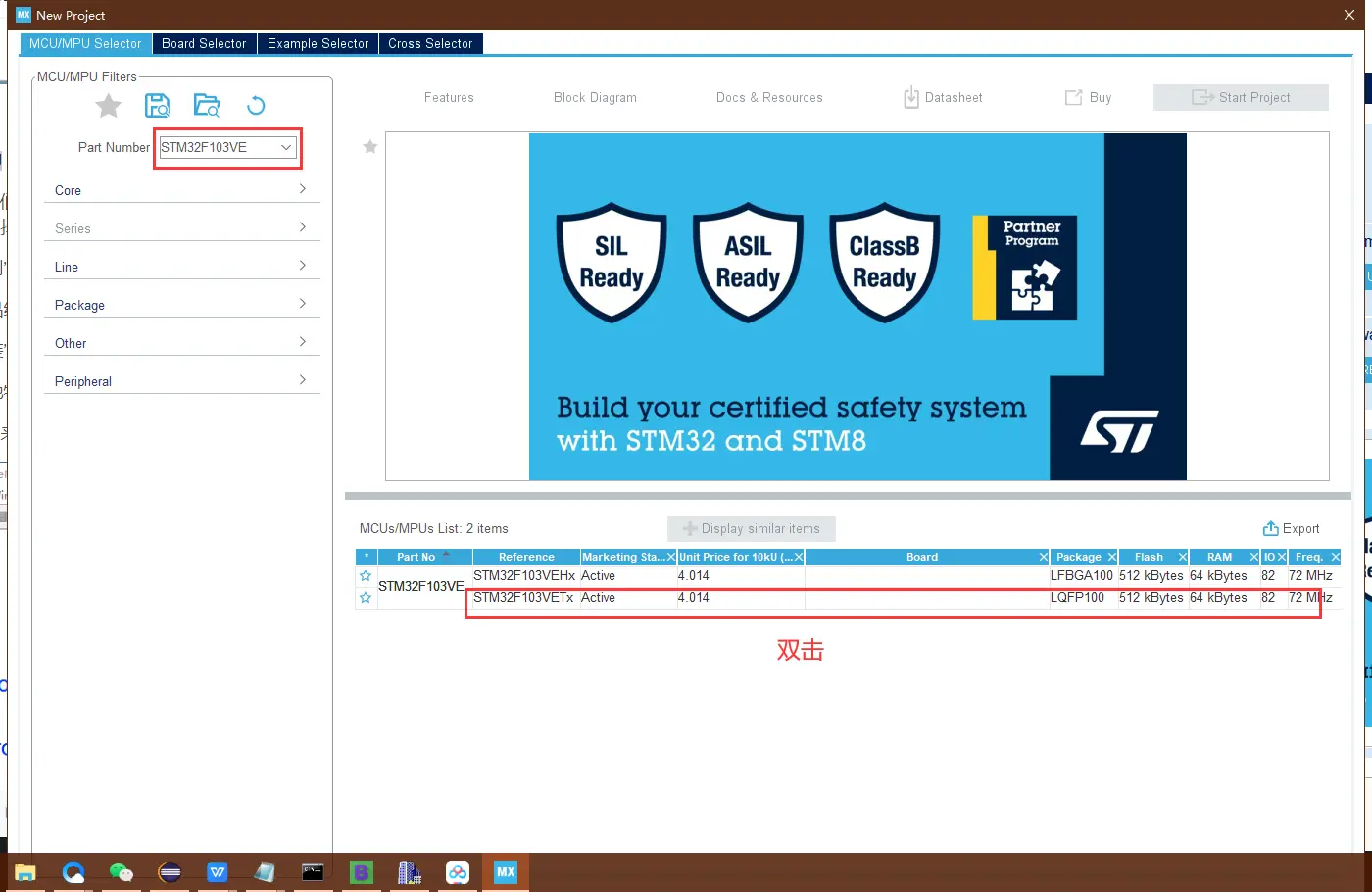

2. 选择 MCU 和封装

3. 配置时钟

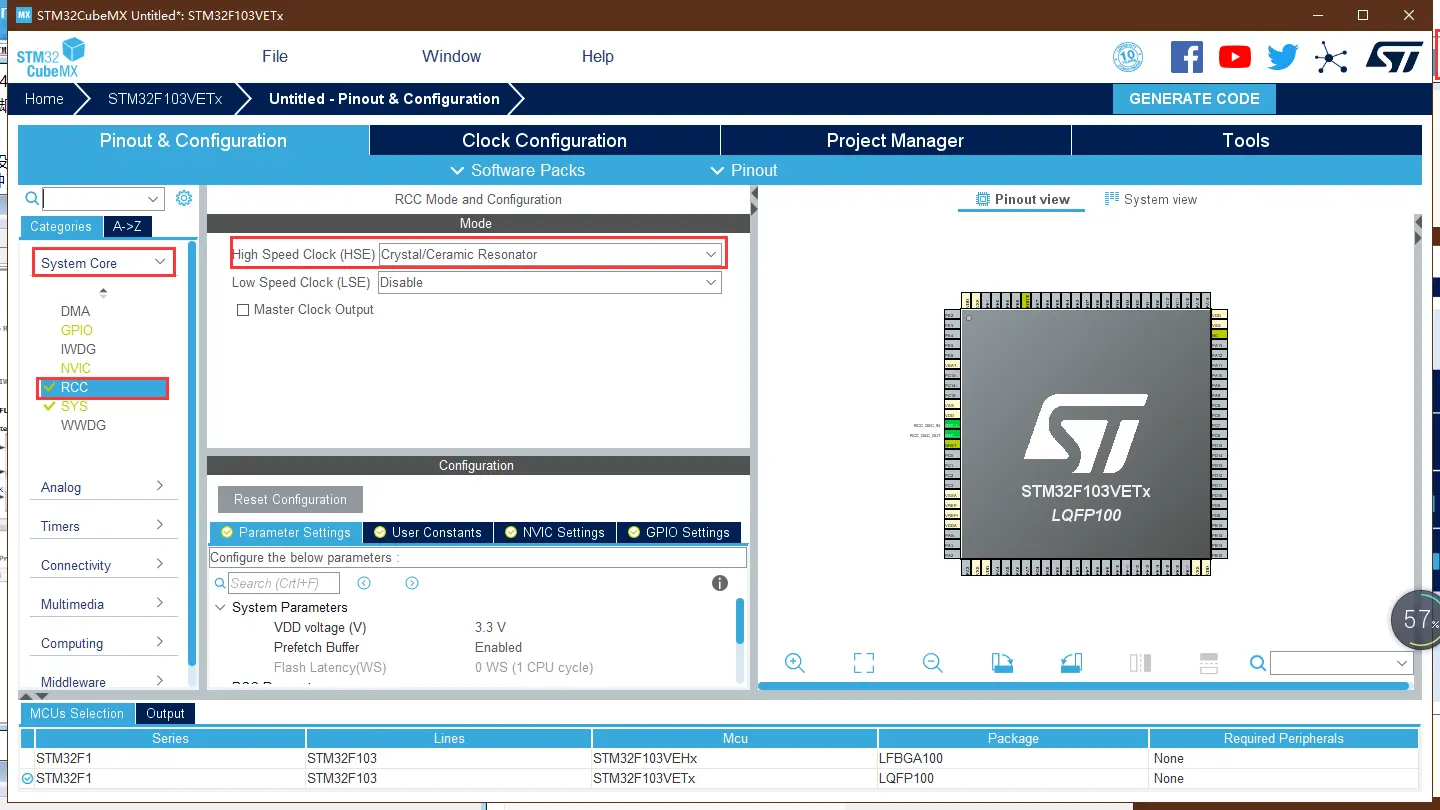

RCC 设置，选择 HSE(外部高速时钟) 为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

选择 Clock Configuration，配置系统时钟 SYSCLK 为 72MHz
修改 HCLK 的值为 72 后，输入回车，软件会自动修改所有配置

4. 配置调试模式
非常重要的一步，否则会造成第一次烧录程序后续无法识别调试器
SYS 设置，选择 Debug 为 Serial Wire

三、添加串口打印

串口打印功能查看 STM32CubeMX学习笔记（6）——USART串口使用

四、生成代码

输入项目名和项目路径

选择应用的 IDE 开发环境 MDK-ARM V5

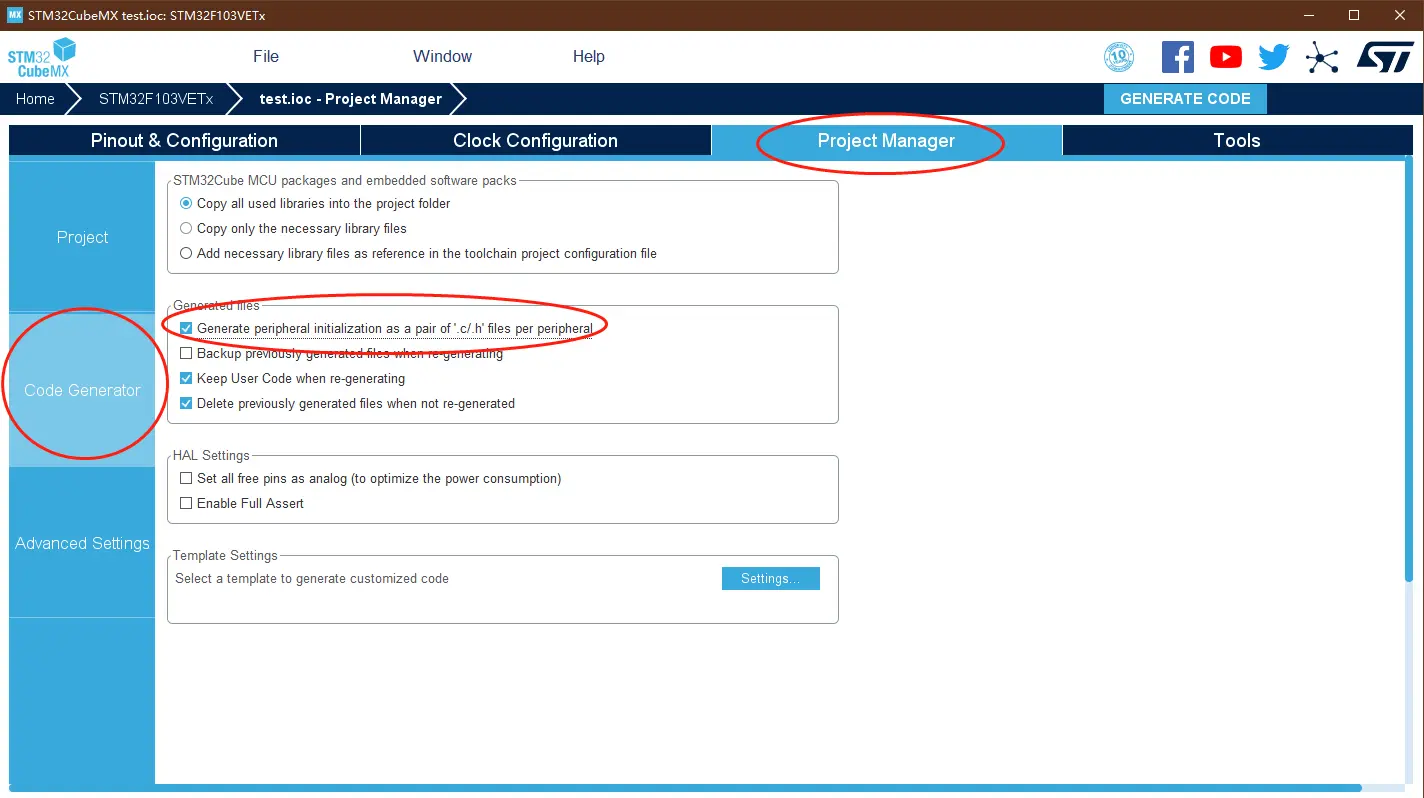

每个外设生成独立的 ’.c/.h’ 文件
不勾：所有初始化代码都生成在 main.c
勾选：初始化代码生成在对应的外设文件。 如 GPIO 初始化代码生成在 gpio.c 中。

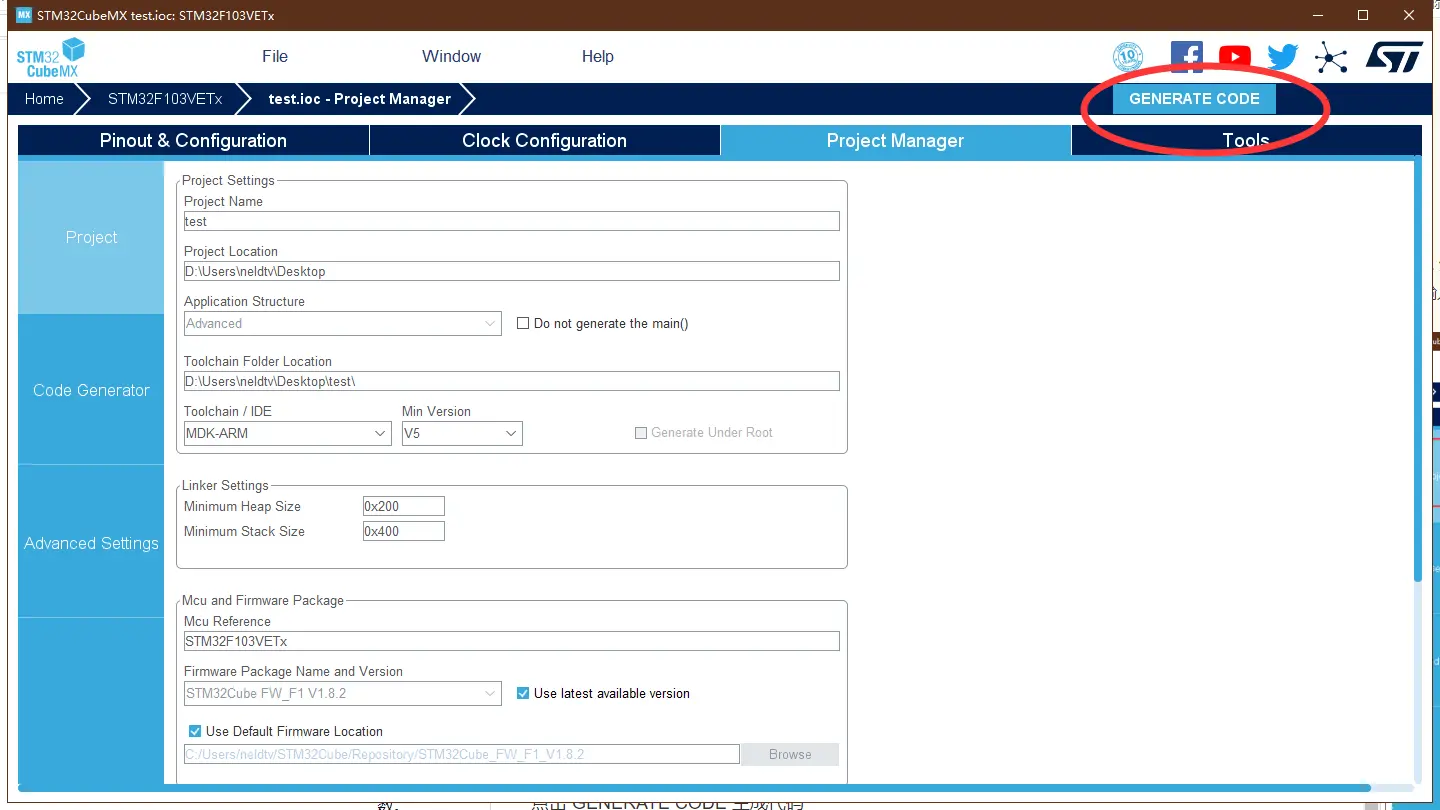

点击 GENERATE CODE 生成代码

五、查看工程的空间分布

由于内部 FLASH 本身存储有程序数据，若不是有意删除某段程序代码，一般不应修改程序空间的内容，所以在使用内部 FLASH 存储其它数据前需要了解哪一些空间已经写入了程序代码，存储了程序代码的扇区都不应作任何修改。通过查询应用程序编译时产生

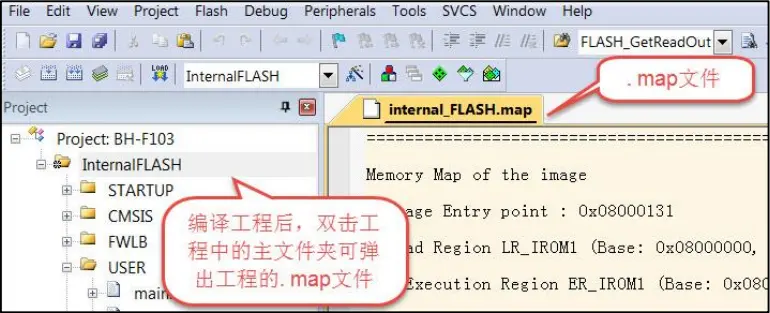

的“*.map”后缀文件，可以了解程序存储到了哪些区域。

打开 map 文件后，查看文件最后部分的区域，可以看到一段以 “Memory Map of the image” 开头的记录(若找不到可用查找功能定位)

观察表中的最后一项，它的基地址是 0x0800175c，大小为 0x00000020，可知它占用的
最高的地址空间为 0x0800177c，跟执行区域的最高地址 0x0000177c 一样，但它们比加载
区域说明中的最高地址 0x80017a8 要小，所以我们以加载区域的大小为准。对比表 45-1 的
内部 FLASH 页地址分布表，可知仅使用页 0 至页 2 就可以完全存储本应用程序，所以从页
3(地址 0x08001800)后的存储空间都可以作其它用途，使用这些存储空间时不会篡改应用程
序空间的数据。

六、官方HAL库Flash操作常见函数

//源文件: stm32f1xx_hal_flash.c和stm32f1xx_hal_flash_ex.c

HAL_FLASH_Unlock(void); //解锁函数

HAL_FLASH_Lock(void);   //锁定函数

HAL_FLASH_Program(uint32_t TypeProgram, uint32_t Address, uint64_t Data);   //写操作函数

HAL_FLASHEx_Erase(FLASH_EraseInitTypeDef *pEraseInit, uint32_t *SectorError);   //擦除函数

HAL_FLASH_WaitForLastOperation(uint32_t Timeout);   //等待操作完成函数

HAL库中定义了一个Flash初始化结构体，如下：

/**

  * @brief  FLASH Erase structure definition

  */

typedef struct

{

  uint32_t TypeErase;   /*!< Mass erase or page erase.

                             This parameter can be a value of @ref FLASH_Type_Erase */

  uint32_t Banks;       /*!< Select bank to erase.

                             This parameter must be a value of @ref FLASH_Banks

                             (FLASH_BANK_BOTH should be used only for mass erase) */

  uint32_t Page;        /*!< Initial Flash page to erase when page erase is disabled

                             This parameter must be a value between 0 and (max number of pages in the bank - 1)

                             (eg : 255 for 1MB dual bank) */

  uint32_t NbPages;     /*!< Number of pages to be erased.

                             This parameter must be a value between 1 and (max number of pages in the bank - value of initial page)*/

} FLASH_EraseInitTypeDef;

七、读取Flash

7.1 读取函数

/* FLASH大小：STM32F103VET6:256K */

#define STM32FLASH_SIZE         0x00040000UL

/* FLASH起始地址 */

#define STM32FLASH_BASE         FLASH_BASE

/* FLASH结束地址 */

#define STM32FLASH_END          (STM32FLASH_BASE | STM32FLASH_SIZE)

/* FLASH页大小：1K */

#define STM32FLASH_PAGE_SIZE    FLASH_PAGE_SIZE

/* FLASH总页数 */

#define STM32FLASH_PAGE_NUM     (STM32FLASH_SIZE / STM32FLASH_PAGE_SIZE)

#define WRITE_START_ADDR        ((uint32_t)0x08008000)

#define WRITE_END_ADDR          ((uint32_t)0x0800C000)

/**

 @brief 内部Flash读取

 @param address -[in] 读取的地址

 @param pData -[out] 指向需要操作的数据

 @param dataLen -[in] 数据长度

 @return 读出成功的字节数

*/

uint32_t Internal_ReadFlash(uint32_t addrStart, void *pData, uint32_t dataLen)

{

    uint32_t nread = dataLen;

    uint8_t *pBuffer = (uint8_t *)pData;

    const uint8_t *pAddr = (const uint8_t *)addrStart;

    if(!pData || addrStart < STM32FLASH_BASE || addrStart > STM32FLASH_END)

    {

        return 0;

    }

    while(nread >= sizeof(uint32_t) && (((uint32_t)pAddr) <= (STM32FLASH_END - 4)))

    {

        *(uint32_t *)pBuffer = *(uint32_t *)pAddr;

        pBuffer += sizeof(uint32_t);

        pAddr += sizeof(uint32_t);

        nread -= sizeof(uint32_t);

    }

    while(nread && (((uint32_t)pAddr) < STM32FLASH_END))

    {

        *pBuffer++ = *pAddr++;

        nread--;

    }

    return dataLen - nread;

}

8、写入Flash

8.1 写入过程

8.1.1 解锁

由于内部 FLASH 空间主要存储的是应用程序，是非常关键的数据，为了防止误操作修改了这些内容，芯片复位后默认会给控制寄存器 FLASH_CR 上锁，这个时候不允许设置 FLASH 的控制寄存器，从而不能修改 FLASH 中的内容。

所以对 FLASH 写入数据前，需要先给它解锁。解锁的操作步骤如下：

1. 往 FPEC 键寄存器 FLASH_KEYR 中写入 KEY1 = 0x45670123

2. 再往 FPEC 键寄存器 FLASH_KEYR 中写入 KEY2 = 0xCDEF89AB

8.1.2 页擦除

在写入新的数据前，需要先擦除存储区域，STM32 提供了页（扇区）擦除指令和整个 FLASH 擦除(批量擦除)的指令，批量擦除指令仅针对主存储区。
页擦除的过程如下：

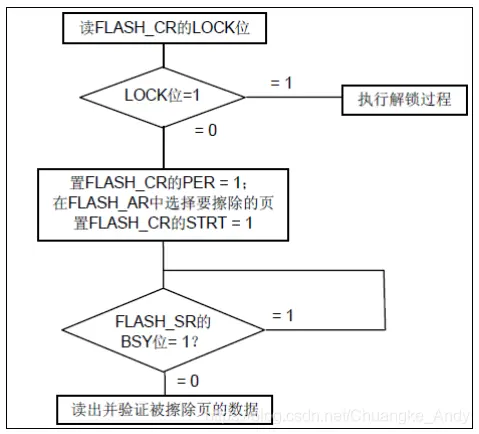

1. 检查 FLASH_SR 寄存器中的“忙碌寄存器位 BSY”，以确认当前未执行任何 Flash 操作；

2. 在 FLASH_CR 寄存器中，将“激活页擦除寄存器位 PER ”置 1；

3. 用 FLASH_AR 寄存器选择要擦除的页；

4. 将 FLASH_CR 寄存器中的“开始擦除寄存器位 STRT ”置 1，开始擦除；

5. 等待 BSY 位被清零时，表示擦除完成。

/**

 @brief 内部Flash页擦除

 @param pageAddress -[in] 擦除的起始地址

 @param nbPages -[in] 擦除页数

 @return 0 - 成功；-1 - 失败

*/

int Internal_ErasePage(uint32_t pageAddress, uint32_t nbPages)

{

    uint32_t pageError = 0;

    FLASH_EraseInitTypeDef eraseInit;

    eraseInit.TypeErase = FLASH_TYPEERASE_PAGES;

    eraseInit.PageAddress = pageAddress;

    eraseInit.Banks = FLASH_BANK_1;

    eraseInit.NbPages = 1;

    if(HAL_FLASHEx_Erase(&eraseInit, &pageError) != HAL_OK)

    {

        return -1;

    }

    return 0;

}

8.1.3 写入数据

擦除完毕后即可写入数据，写入数据的过程并不是仅仅使用指针向地址赋值，赋值前还需要配置一系列的寄存器，步骤如下：

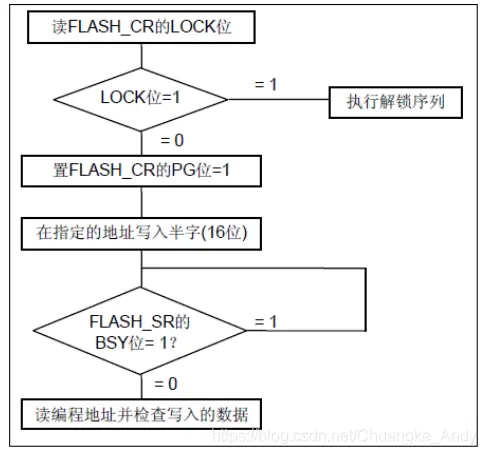

1. 检查 FLASH_SR 中的 BSY 位，以确认当前未执行任何其它的内部 Flash 操作；

2. 将 FLASH_CR 寄存器中的 “激活编程寄存器位 PG” 置 1；

3. 向指定的 FLASH 存储器地址执行数据写入操作，每次只能以 16 位的方式写入；

4. 等待 BSY 位被清零时，表示写入完成。

8.2 写入函数

/**

 @brief 内部Flash写入

 @param address -[in] 写入的地址

 @param pData -[in] 指向需要操作的数据

 @param dataLen -[in] 数据长度

 @return 实际写入的数据量，单位：字节

*/

uint32_t Internal_WriteFlash(uint32_t addrStart, const uint16_t *pData, uint32_t dataLen)

{

    uint32_t i = 0;

    uint32_t pagepos = 0;         // 页位置

    uint32_t pageoff = 0;         // 页内偏移地址

    uint32_t pagefre = 0;         // 页内空余空间

    uint32_t offset = 0;          // Address在FLASH中的偏移

    uint32_t nwrite = dataLen;    // 记录剩余要写入的数据量

    const uint16_t *pBuffer = (const uint16_t *)pData;

    /* 非法地址 */

    if(addrStart < STM32FLASH_BASE || addrStart > (STM32FLASH_END - 2) || dataLen == 0 || pData == NULL)

    {

        return 0;

    }

    /* 解锁FLASH */

    HAL_FLASH_Unlock();

    /* 计算偏移地址 */

    offset = addrStart - STM32FLASH_BASE;

    /* 计算当前页位置 */

    pagepos = offset / STM32FLASH_PAGE_SIZE;

    /* 计算要写数据的起始地址在当前页内的偏移地址 */

    pageoff = ((offset % STM32FLASH_PAGE_SIZE) >> 1);

    /* 计算当前页内空余空间 */

    pagefre = ((STM32FLASH_PAGE_SIZE >> 1) - pageoff);

    /* 要写入的数据量低于当前页空余量 */

    if(nwrite <= pagefre)

    {

        pagefre = nwrite;

    }

    while(nwrite != 0)

    {

        /* 检查是否超页 */

        if(pagepos >= STM32FLASH_PAGE_NUM)

        {

            break;

        }

        /* 读取一页 */

        Internal_ReadFlash(STM32FLASH_BASE + pagepos * STM32FLASH_PAGE_SIZE, FlashBuffer, STM32FLASH_PAGE_SIZE);

        /* 检查是否需要擦除 */

        for(i = 0; i < pagefre; i++)

        {

            if(*(FlashBuffer + pageoff + i) != 0xFFFF) /* FLASH擦出后默认内容全为0xFF */

            {

                break;

            }

        }

        if(i < pagefre)

        {

            uint32_t count = 0;

            uint32_t index = 0;

            uint32_t PageError = 0;

            FLASH_EraseInitTypeDef pEraseInit;

            /* 擦除一页 */

            pEraseInit.TypeErase = FLASH_TYPEERASE_PAGES;

            pEraseInit.PageAddress = STM32FLASH_BASE + pagepos * STM32FLASH_PAGE_SIZE;

            pEraseInit.Banks = FLASH_BANK_1;

            pEraseInit.NbPages = 1;

            if(HAL_FLASHEx_Erase(&pEraseInit, &PageError) != HAL_OK)

            {

                break;

            }

            /* 复制到缓存 */

            for(index = 0; index < pagefre; index++)

            {

                *(FlashBuffer + pageoff + index) = *(pBuffer + index);

            }

            /* 写回FLASH */

            count = Internal_WriteFlashNoCheck(STM32FLASH_BASE + pagepos * STM32FLASH_PAGE_SIZE, FlashBuffer, STM32FLASH_PAGE_SIZE >> 1);

            if(count != (STM32FLASH_PAGE_SIZE >> 1))

            {

                nwrite -= count;

                break;

            }

        }

        else

        {

            /* 无需擦除，直接写 */

            uint32_t count = Internal_WriteFlashNoCheck(addrStart, pBuffer, pagefre);

            if(count != pagefre)

            {

                nwrite -= count;

                break;

            }

        }

        pBuffer += pagefre;         /* 读取地址递增         */

        addrStart += (pagefre << 1);  /* 写入地址递增         */

        nwrite -= pagefre;          /* 更新剩余未写入数据量 */

        pagepos++;     /* 下一页           */

        pageoff = 0;   /* 页内偏移地址置零  */

        /* 根据剩余量计算下次写入数据量 */

        pagefre = nwrite >= (STM32FLASH_PAGE_SIZE >> 1) ? (STM32FLASH_PAGE_SIZE >> 1) : nwrite;

    }

    /* 加锁FLASH */

    HAL_FLASH_Lock();

    return ((dataLen - nwrite) << 1);

}

九、举例

/**

  * @brief  The application entry point.

  * @retval int

  */

int main(void)

{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  /* USER CODE BEGIN 2 */

    uint8_t in_data[5]={11,22,33,44,55};//要写入的数据

    uint8_t out_data[5];//读存放

    int i;

    uint32_t STATUS = 0;

    STATUS = Internal_WriteFlash(0x08001800, (uint16_t *)in_data, 5);

    HAL_Delay(1000);

    if(STATUS)

    {

        Internal_ReadFlash(0x08001800, (uint16_t *)out_data, 5);

        printf('rn The Five Data Is : rn');

        for(i = 0; i < 5; i++)

        {

            printf('r %d r', out_data[i]);

        }

    }

  /* USER CODE END 2 */

  /* Infinite loop */

  /* USER CODE BEGIN WHILE */

  while (1)

  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }

  /* USER CODE END 3 */

}

查看打印：

十、工程代码

链接：https://pan.baidu.com/s/1zfp9AkJ5jiaugWfdKaxfQg?pwd=9kpr 提取码：9kpr

十一、注意事项

用户代码要加在 USER CODE BEGIN N 和 USER CODE END N 之间，否则下次使用 STM32CubeMX 重新生成代码后，会被删除。
