09_LCD1602调试工具

编写代码

LCD1602.c

#include

//引脚配置：

sbit LCD_RS=P2^6;

sbit LCD_RW=P2^5;

sbit LCD_EN=P2^7;

#define LCD_DataPort P0

//函数定义：

/**

  * @brief  LCD1602延时函数，12MHz调用可延时1ms

  * @param  无

  * @retval 无

  */

void LCD_Delay(void) //@12.000MHz

{

unsigned char data i, j;

i = 2;

j = 239;

do

{

while (--j);

} while (--i);

}

/**

  * @brief  LCD1602写命令

  * @param  Command 要写入的命令

  * @retval 无

  */

void LCD_WriteCommand(unsigned char Command)

{

LCD_RS=0;

LCD_RW=0;

LCD_DataPort=Command;

LCD_EN=1;

LCD_Delay();

LCD_EN=0;

LCD_Delay();

}

/**

  * @brief  LCD1602写数据

  * @param  Data 要写入的数据

  * @retval 无

  */

void LCD_WriteData(unsigned char Data)

{

LCD_RS=1;

LCD_RW=0;

LCD_DataPort=Data;

LCD_EN=1;

LCD_Delay();

LCD_EN=0;

LCD_Delay();

}

/**

  * @brief  LCD1602设置光标位置

  * @param  Line 行位置，范围：1~2

  * @param  Column 列位置，范围：1~16

  * @retval 无

  */

void LCD_SetCursor(unsigned char Line,unsigned char Column)

{

if(Line==1)

{

LCD_WriteCommand(0x80|(Column-1));

}

else if(Line==2)

{

LCD_WriteCommand(0x80|(Column-1+0x40));

}

}

/**

  * @brief  LCD1602初始化函数

  * @param  无

  * @retval 无

  */

void LCD_Init()

{

LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵

LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关

LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动

LCD_WriteCommand(0x01);//光标复位，清屏

}

/**

  * @brief  在LCD1602指定位置上显示一个字符

  * @param  Line 行位置，范围：1~2

  * @param  Column 列位置，范围：1~16

  * @param  Char 要显示的字符

  * @retval 无

  */

void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)

{

LCD_SetCursor(Line,Column);

LCD_WriteData(Char);

}

/**

  * @brief  在LCD1602指定位置开始显示所给字符串

  * @param  Line 起始行位置，范围：1~2

  * @param  Column 起始列位置，范围：1~16

  * @param  String 要显示的字符串

  * @retval 无

  */

void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)

{

unsigned char i;

LCD_SetCursor(Line,Column);

for(i=0;String[i]!='';i++)

{

LCD_WriteData(String[i]);

}

}

/**

  * @brief  返回值=X的Y次方

  */

int LCD_Pow(int X,int Y)

{

unsigned char i;

int Result=1;

for(i=0;i {

Result*=X;

}

return Result;

}

/**

  * @brief  在LCD1602指定位置开始显示所给数字

  * @param  Line 起始行位置，范围：1~2

  * @param  Column 起始列位置，范围：1~16

  * @param  Number 要显示的数字，范围：0~65535

  * @param  Length 要显示数字的长度，范围：1~5

  * @retval 无

  */

void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)

{

unsigned char i;

LCD_SetCursor(Line,Column);

for(i=Length;i>0;i--)

{

LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');

}

}

/**

  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字

  * @param  Line 起始行位置，范围：1~2

  * @param  Column 起始列位置，范围：1~16

  * @param  Number 要显示的数字，范围：-32768~32767

  * @param  Length 要显示数字的长度，范围：1~5

  * @retval 无

  */

void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)

{

unsigned char i;

unsigned int Number1;

LCD_SetCursor(Line,Column);

if(Number>=0)

{

LCD_WriteData('+');

Number1=Number;

}

else

{

LCD_WriteData('-');

Number1=-Number;

}

for(i=Length;i>0;i--)

{

LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');

}

}

/**

  * @brief  在LCD1602指定位置开始以十六进制显示所给数字

  * @param  Line 起始行位置，范围：1~2

  * @param  Column 起始列位置，范围：1~16

  * @param  Number 要显示的数字，范围：0~0xFFFF

  * @param  Length 要显示数字的长度，范围：1~4

  * @retval 无

  */

void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)

{

unsigned char i,SingleNumber;

LCD_SetCursor(Line,Column);

for(i=Length;i>0;i--)

{

SingleNumber=Number/LCD_Pow(16,i-1)%16;

if(SingleNumber<10)

{

LCD_WriteData(SingleNumber+'0');

}

else

{

LCD_WriteData(SingleNumber-10+'A');

}

}

}

/**

  * @brief  在LCD1602指定位置开始以二进制显示所给数字

  * @param  Line 起始行位置，范围：1~2

  * @param  Column 起始列位置，范围：1~16

  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111

  * @param  Length 要显示数字的长度，范围：1~16

  * @retval 无

  */

void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)

{

unsigned char i;

LCD_SetCursor(Line,Column);

for(i=Length;i>0;i--)

{

LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');

}

}

LCD1602.h

#ifndef __LCD1602_H__

#define __LCD1602_H__

//用户调用函数：

void LCD_Init();

void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);

void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);

void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);

void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

main.c

#include

#include 'LCD1602.h'

void main()

{

LCD_Init();

LCD_ShowChar(1,1,'A');

LCD_ShowString(1,2,'hello');

LCD_ShowNum(1,7,123,4);

LCD_ShowSignedNum(1,10,-66,3);

LCD_ShowHexNum(2,1,0xA9,2);

LCD_ShowBinNum(2,3,0xA9,8);

while(1)

{

}

}

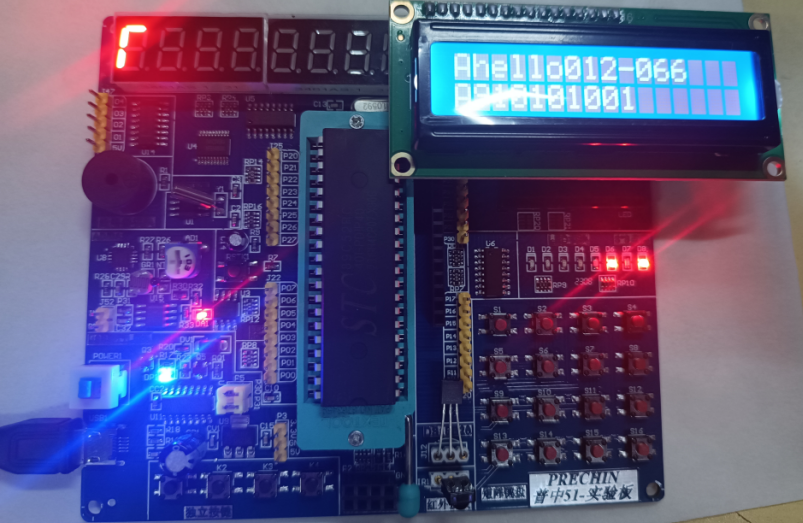

运行效果
