PLC控制电动机正反转电路原理分析和接线方法

一个PLC控制电动机正反转电路可以实现电动机的正反转控制。其主要包括以下三个部分：

1.电源电路：包括电源开关和各种控制元件(例如接触器、继电器等)。

2.控制电路：由PLC进行控制的电路，包括输入模块、CPU、输出模块等。

3.电动机电路：用于控制电动机的正反转，包括方向控制开关、电动机接线板等。

在实际应用中，当需要控制电动机正转时，PLC会通过控制电路给电动机的正转继电器发送信号，使其闭合，电动机便可以正向运行;当需要控制电动机反转时，PLC会通过控制电路给电动机的反转继电器发送信号，使其闭合，电动机便可以反向运行。通过这样的方式，即可实现电动机的正反转控制。

PLC控制电动机正反转电路原理分析

PLC控制电动机正反转电路的原理如下：

1. 电动机的接线方式：将电动机的三根电缆分别接到三相交流电源的三端(L1，L2和L3)。

2. 正转电路：在PLC的输出端口(Y0)和一个方向开关(S0)之间建立电路。当S0接通时，Y0输出的电压将传递到电动机的第一和第三线(L1和L3)上，使电动机正转。

3. 反转电路：在PLC的输出端口(Y1)和一个方向开关(S1)之间建立电路。当S1接通时，Y1输出的电压将传递到电动机的第二和第三线(L2和L3)上，使电动机反转。

4. 停止电路：在PLC的输出端口(Y2)和一个按钮(S2)之间建立电路。当S2按下时，Y2输出的电压将断开电动机的所有连接，使电动机停止转动。

总之，PLC控制电动机正反转电路需要安装方向开关和按钮，通过PLC控制这些器件的开闭状态，控制电动机的转向和停止。

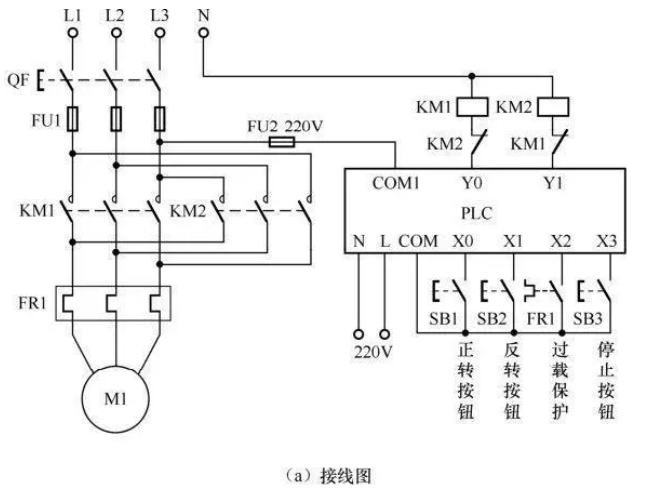

PLC控制电动机正反转电路接线方法

PLC控制电动机正反转电路接线方法可以分为直接控制和间接控制两种方式。

1. 直接控制：

在PLC输出端口接入2个继电器，通过两个继电器的某个状态来改变电动机正反转。

当K1和K2同时通电时，电机正转;当K2断电，K1闭合时，电机反转;当K1、K2均断电时，电机停止。

2. 间接控制：

在PLC输出端口接入2个继电器，将继电器接在独立的控制器中，通过控制器来控制电动机的正反转。

间接控制方式虽然比较复杂，但是具有更强的灵活性和扩展性。在工业自动控制系统中，通常采用间接控制方式。

PLC控制电动机正反转电路接线注意事项

1. 电动机正反转控制电路必须有可靠的接地。

2. 电动机正反转控制电路的电源必须是稳定的，不能出现电压波动或电流突变的情况。

3. 正反转控制电路的触点要选用电流和电压适宜的继电器。

4. 接线时必须注意电源和负载之间的绝缘，以免出现短路或安全隐患。

5. 电动机正反转控制电路的线路布置必须符合安全、美观、方便维护的原则。

6. 电动机正反转控制电路的接线要固定牢靠、接触良好，避免松脱或接触不良导致故障。

7. PLC控制电动机正反转电路的接线要按照电路图正确接线，检查无误后再进行电气接通。
