深入分析STM32单片机的RAM和FLASH

最近在一个问答社区回答了一个问题，关于单片机存储器的，于是有了想专门写一篇关于单片机存储器的想法。作为单片机内部一个重要组成部分，存储器占有很重要的地位，今天就来聊聊我对于单片机的内部存储器RAM和FLASH的一些认识和理解。

1、先聊聊存储器

存储器是单片机结构的重要组成部分，存储器是用来存储编译好的程序代码和数据的，有了存储器单片机系统才具有记忆功能。按照存储介质的特性，可以分“易失性存储器”和“非易失性存储器”两类。易失性存储器断电后，里面存储的内容会丢失；非易失性存储器断电后，数据可以依然保持。

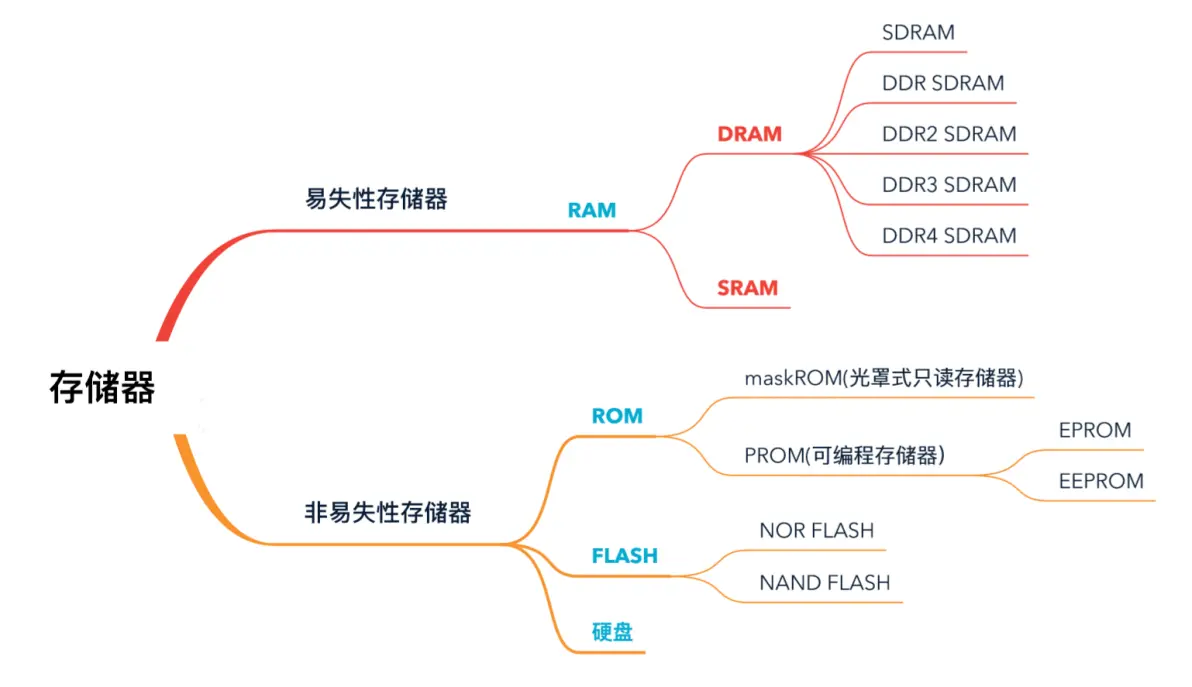

存储器分类

2、单片机的存储器

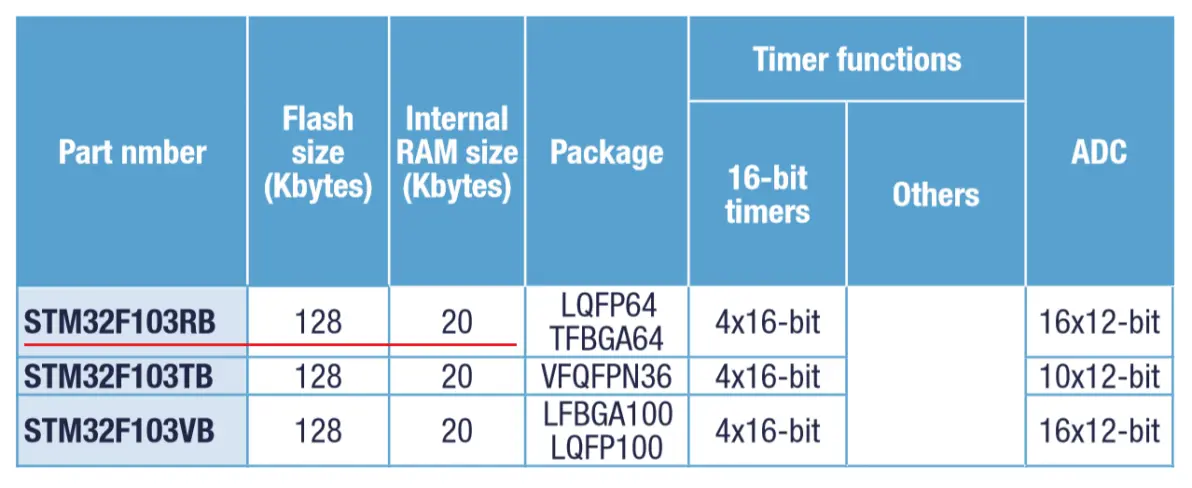

如下图所示是STM32F103RB系列单片机所使用的存储器大小，Flash为128KB，RAM为20KB，这里的RAM是指SRAM。

STM32F103RB内存大小

这两个存储器的寄存器输入输出端口被组织在同一个4GB的虚拟线性地址空间内。可访问的存储器空间被分成8个主要块，每个块为512MB。Flash用来存储编译好的程序文件，SRAM用来存储运行程序时所创建的临时数据。所以如果不加入外置存储器，那么程序里的东西就会出现在这两个存储器中。

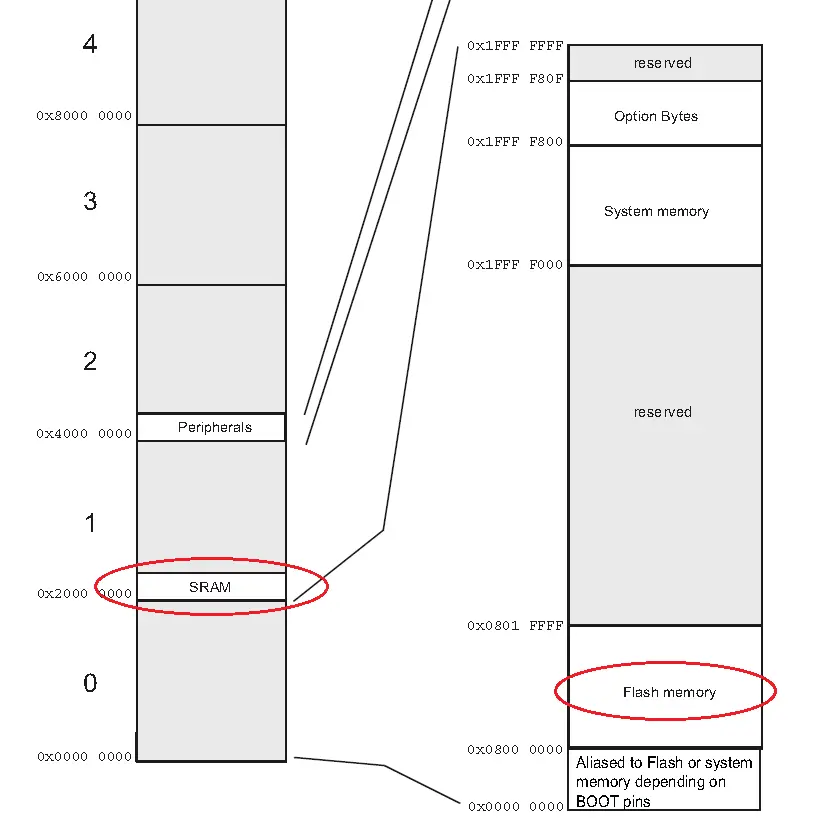

下图为STM32F103RB单片机的内存映射图（部分），可以看到画红圈的两个就是SRAM和Flash存储器。不知道大家有没有注意，当使用J-Flash软件给stm32下载bin文件的时候需要填写起始地址，那个0x08000000其实就是Flash存储器的起始地址。

STM32RB内存映射

3、关于编译器生成的文件

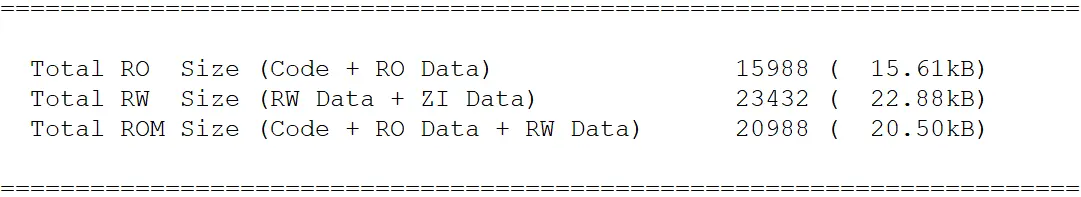

如果你玩过单片机，那你应该对Keil这款软件不会感到陌生，下图是我的那款OLED时钟的软件用Keil编译后的编译信息。

KEIL编译信息

    很多人并不一定知道Program Size的含义，我来给大家解释一下。

    Code：是程序中代码所占字节大小；

    RO-data：程序只读的变量，也就是带const的，和已初始化的字符串等；

    RW-data：已初始化的可读写全局/静态变量；

    ZI-data：未初始化的可读写全局/静态变量；

    那么这个程序占用的Flash存储器的空间大小是多少呢？程序所占Flash空间大小=Code+RO data+RW data=生成的bin文件大小。

    那么这个程序占用的SRAM存储器的空间大小是多少呢？程序固定占用RAM大小=RW data+ZI data。

这些信息除了在编译器下方的信息栏里面看到，也可以在项目文件里的.map文件的最下面找到，如下图：

.map文件信息

4、数据在存储器上的存储结构

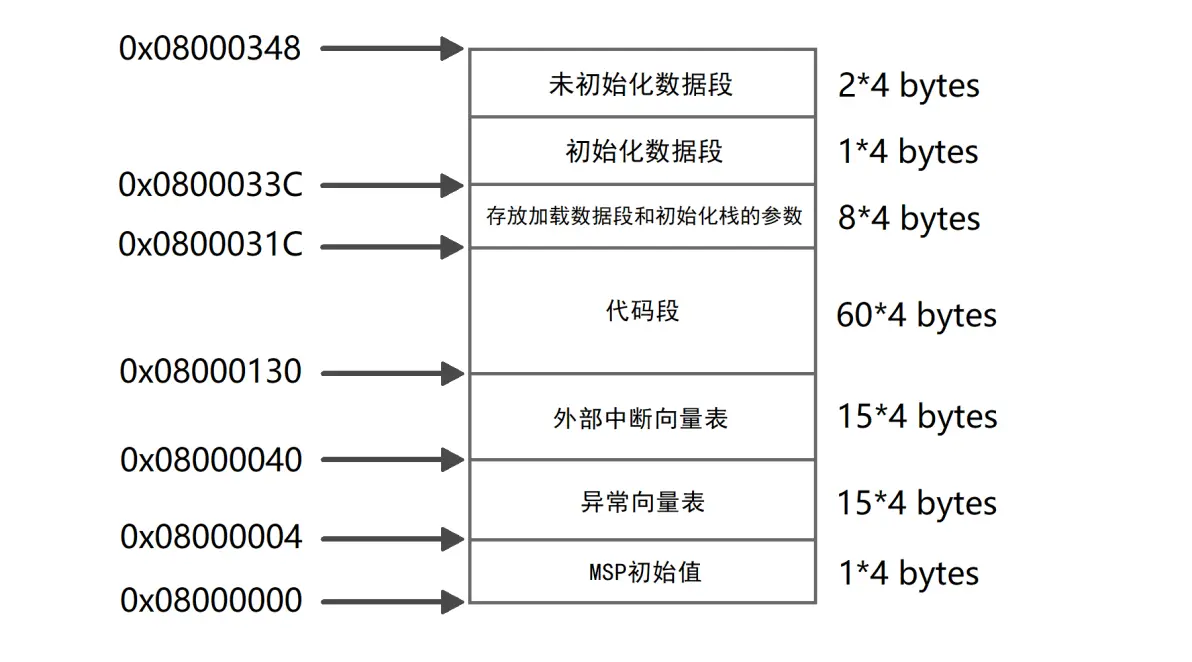

程序在Flash上的存储结构如下图所示，通过阅读hex文件和MDK下调试综合提炼出来的。其中，ZI-data对应未初始化数据段，RW-data对应已初始化数据段，Code对应代码段。

Flash上的存储结构

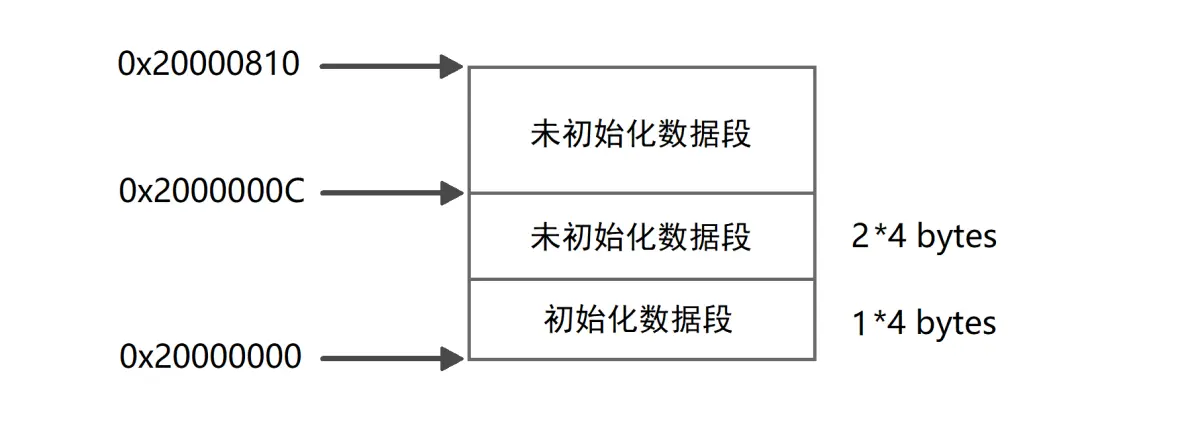

数据在SRAM上的结构，如下图所示。这部分大家可以参考上面的内存映射图来理解。

SRAM上的存储结构

5、总结

至此我相信大家应该对stm32单片机的内部存储有了更进一步的认识。
