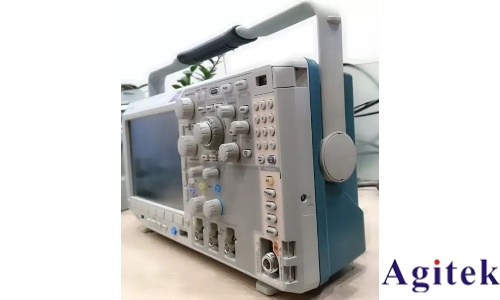

利用泰克示波器完成眼图分析的操作指南

在现代高速数字通信系统中，眼图分析是评估信号完整性与传输质量的关键手段。泰克示波器凭借其出色的性能与全面的分析功能，已成为执行眼图测试的首选工具。本文将系统阐述使用泰克示波器完成眼图分析的全过程，包括基本操作步骤、重要参数配置以及高阶分析技巧，以协助用户快速、准确地完成信号质量评估。

一、眼图分析的基本原理与重要性

眼图是通过叠加多个信号周期形成的波形图，直观反映信号的时序抖动、码间串扰及噪声干扰。在数据传输速率超过1 Gbps的场景中，眼图的张开度(Eye Opening)直接关联误码率，其垂直高度和水平宽度成为衡量信号裕量的关键指标。泰克示波器通过实时恢复和色级统计技术，能够准确重建眼图并量化关键参数。

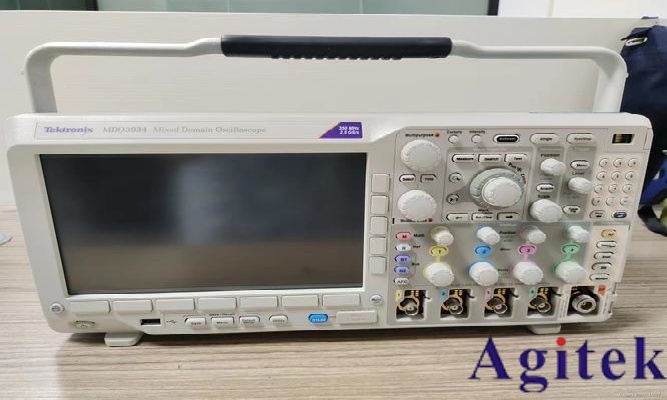

二、基础操作步骤：以泰克MSO46为例

1. 信号连接与触发设置

使用BNC或SMA连接待测信号至示波器通道，确保探头接地稳定。

设置触发模式为"边沿触发"或"序列触发"，调整触发电平至信号幅度的20%-80%区间，避免随机触发导致的波形畸变。

2. 采样与显示配置

将采样率设置为信号速率的5倍以上(例如10 Gbps信号需设置≥50 GS/s采样率)，启用"高分辨率模式"提升垂直精度。

调整水平时基至单位间隔(UI)显示1-3个周期，确保眼图完整展开。

3. 眼图生成与测量

在菜单中选择"Eye Diag Analysis"功能，启用自动时钟恢复。

通过"Jitr Analysis"选项测量RJ(随机抖动)、DJ(确定性抖动)及E(时间间隔误差)，结果将以统计直方图呈现。

三、高级功能应用：优化测试精度

1. 余晖模式与色级分析

在低信噪比场景中，启用示波器的"余晖模式"可累积多次采集的波形，通过色级渐变直观显示信号概率分布。调整亮度阈值可突出异常信号事件。

2. 模板测试与合规验证

泰克MSO64B及以上型号支持自定义眼图模板，用户可导入行业标准(如PCIe 5.0规范)模板，系统自动计算信号通过/失败结果。此功能在高速接口调试中尤为关键。

3. DPO-JET插件扩展分析

对于DSA71604C等高端机型，安装DPO-JET软件可实现：

眼图三维重建：通过时间-幅度-概率三维视图定位抖动根源;

预加重与均衡：传输链路补偿效果，优化信号设计。

四、注意事项与故障排查

探头选择：高频信号测试必须使用差分探头(如TPP0850)，避免地线阻抗引入额外抖动。

抗干扰措施：测试环境需屏蔽外部电磁干扰，使用示波器内置的"频谱分析"功能排查串扰源。

参数校准：定期使用泰克校准套件(如TCA-BNC)对示波器进行幅度与时间基准校准，确保测量精度。

通过掌握上述操作流程与技巧，工程师可充分利用泰克示波器的硬件性能与分析算法，在数通、、测试等领域高效完成信号质量验证与故障定位。随着新一代示波器(如MSO6系列)引入辅助分析功能，眼图测试正从传统手动调试向智能化诊断演进，持续推动高速的可靠性提升。
