#C51 IIC通讯（底层配置时序）

前言

IIC通讯：二线制SDA/SCL

提示：以下是本篇文章正文内容，下面案例可供参考

一、场景

51单片机模拟I/O配置SDA/SCL（主器件）

根据AT24C02芯片手册，配置IIC通讯底层时序，操作命令

二、IIC核心知识点

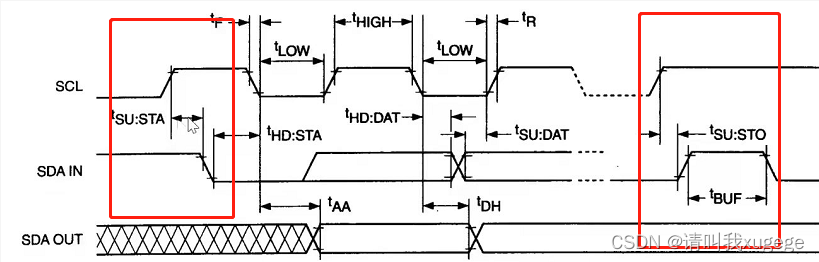

图1 总线时序：

1.起始信号

结合时序图1：SCL高电平期间，SDA由高到低跳变

//起始信号

void IIC_Start()

{

SDA = 1;

// Delay2us(); //电路特性要求上升沿小于300ns，最好做延时保证必然高电平

SCL = 1; //拉高总线，空闲状态

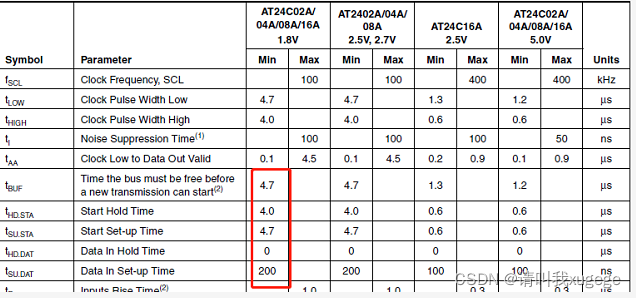

Delay5us(); //1.起始信号建立时间tSU:STA至少4.7us

SDA = 0; //2.起始信号产生

Delay5us(); //3.起始信号维持时间tHD:STA至少4us

SCL = 0; //4.时钟拉低，钳住总线，准备后续数据发送

}

2.数据有效性

SCL低电平时SDA数据允许高低变化

SCL高电平时SDA保持稳定

3.写数据（1Byte）

MSB在前，LSB在后

SDA数据位传输后，将SCL高电平期间，从器件开始读取传输的数据

SCL、SDA高电平代表总线空闲，准备主/从器件下一次动作

//写一个字节数据

void IIC_WriteByte(unsigned char vdata)

{

//第一次紧跟着起始信号，SCL已经拉低，无需再操作

unsigned char vtemp;

for(vtemp = 0x80; vtemp != 0; vtemp >= 1)

{

if(vtemp & vdata)

{

SDA = 1;//发送数据

}

else

{

SDA = 0;

}

Delay5us(); //时钟信号低电平宽度tLOW至少4.7us

SCL = 1; //SCL拉高 从器件读数据位

Delay5us(); //时钟信号高电平宽度tHIGH至少4us

SCL = 0; //拉低总线，下一个数据传输

}

}

4.应答信号

8bit数据传输后第9位代表应答信号，0已接收 1未收到

//应答信号

bit IIC_RecvACK()

{

bit ack;

UC vErrTimeCnt = 0;

SDA = 1; //拉高总线空闲，为应答作准备

Delay5us(); //维持SCL低电平

SCL = 1; //SCL高电平期间，从器件应答，拉高或拉低SDA：0接收1无

Delay5us();

if((1 == SDA) && (vErrTimeCnt < 255)) //延时保护，防止未收到应答，程序一直停留

{

vErrTimeCnt++;

ack = 0;

}

else

{

ack = 1;

}

return ack;

}

5.停止信号

结合时序图1：SCL高电平期间，SDA由低拉高

//停止信号

void IIC_Stop()

{

SCL = 0; //拉低时钟线，防止SDA由高到低产生起始信号

// Delay2us(); //电路特性要求下降沿小于1us

SDA = 0;

// Delay2us();

SCL = 1;

Delay5us(); //停止信号建立时间最少4.7us

SDA = 1; //拉高SDA，停止信号

Delay5us(); //最少4.7us，释放总线，准备下一次转换

}

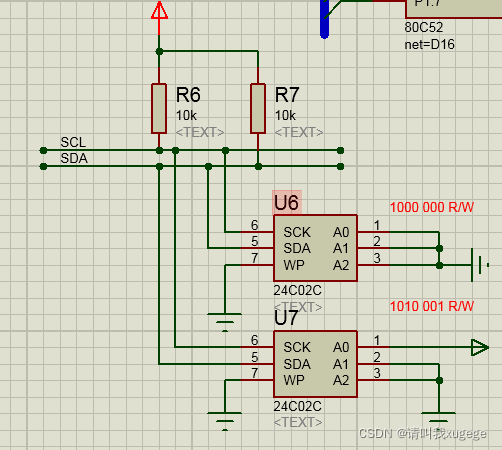

6.从机地址

@1. bit7~bit3是IIC器件自身地址，由制造商给定，如At24c02地址为1010。

@2. bit2~bit0对应A2 ~A0由硬件连接决定。（一个系统中最多8个器件）

@3. 通讯时第一个字节需要传输地址字节，以确定接收的从器件。如硬件接线A2~A0为低电平，向该写数据。则器件地址为：1010 000 = 0xA0

总结

1.片外IIC器件大体都是这种配置，根据芯片手册会些许微调。实际开发中大多数IC自带EEPROM，后面举例展开

2.基于底层配置后继续实现一个字节的写、读。至于多字节的“按字节”写，“按页写”，“连续读”等等，后续几篇陆续进行。
