GPIO

GPIO（general purpose intput output）是通用输入输出端口的简称，可以通过软件来控制其输入和输出。通过软件控制GPIO输出的高低电平，可以完成点亮LED等行为。

对于型号为STC89C52的51单片机，一共有40个引脚，其中有32个是GPIO引脚，分为4组，称作P0,P1,P2,P3，每组一共有8个引脚，可用Pi.j表示（i是组号，j是0-7）。每个引脚可以通过配置相应的寄存器来设置高低电平，实现其功能。同一时刻，一个引脚只能实现它的一个功能。

LED

LED 即发光二极管。它具有单向导电性，通过 5mA 左右电流即可发光，电流越大，其亮度越强，但若电流过大，会烧毁二极管。

在51单片机中，每个LED灯都有串联着一个电阻，用于限制电流。

单片机从左往右8个LED灯D1-D8，各自的阴极分别对应GPIO引脚P20-P27。当它们为低电平时，LED灯就会各自亮起来。

每一个引脚有自己的寄存器空间，当在寄存器中的值为0时，对应的引脚就是低电平，否则就是高电平。

代码

在regx52.h头文件中，已经用变量P2定义了寄存器地址。P2刚好占1个字节，首地址（第一位）就是P20，以此类推，第i位就是P2(i-1)的值。

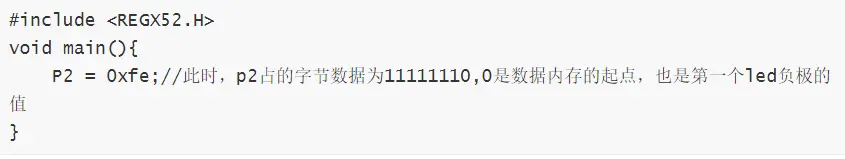

点亮第一个led

将此代码生成得到的hex文件下载至单片机，可以看见第一个led灯亮了。

因此得知，在代码层面，led的亮起由p2变量保存的值决定，它占一个字节，每位的0/1决定对应led负极的低/高电平。当负极为低电平时，led灯就会亮起。

还可以这样写，将P2的每一位用sbit类型取出来，单独控制：

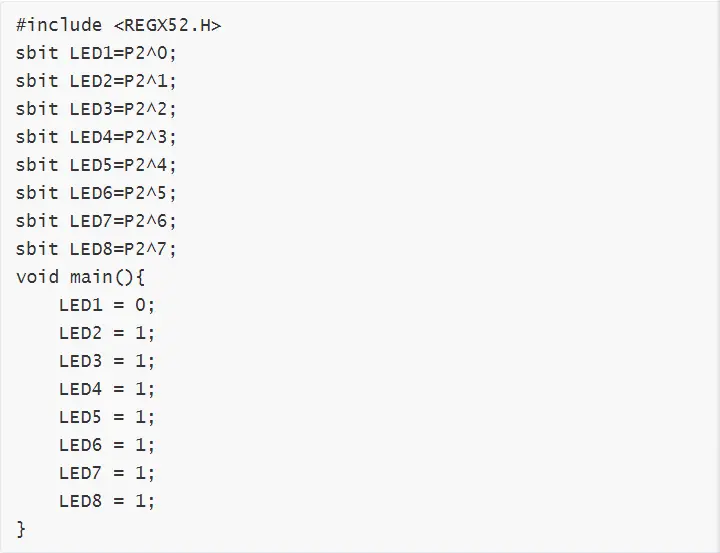

单独控制每个led

这段代码与上面的代码现象一致。

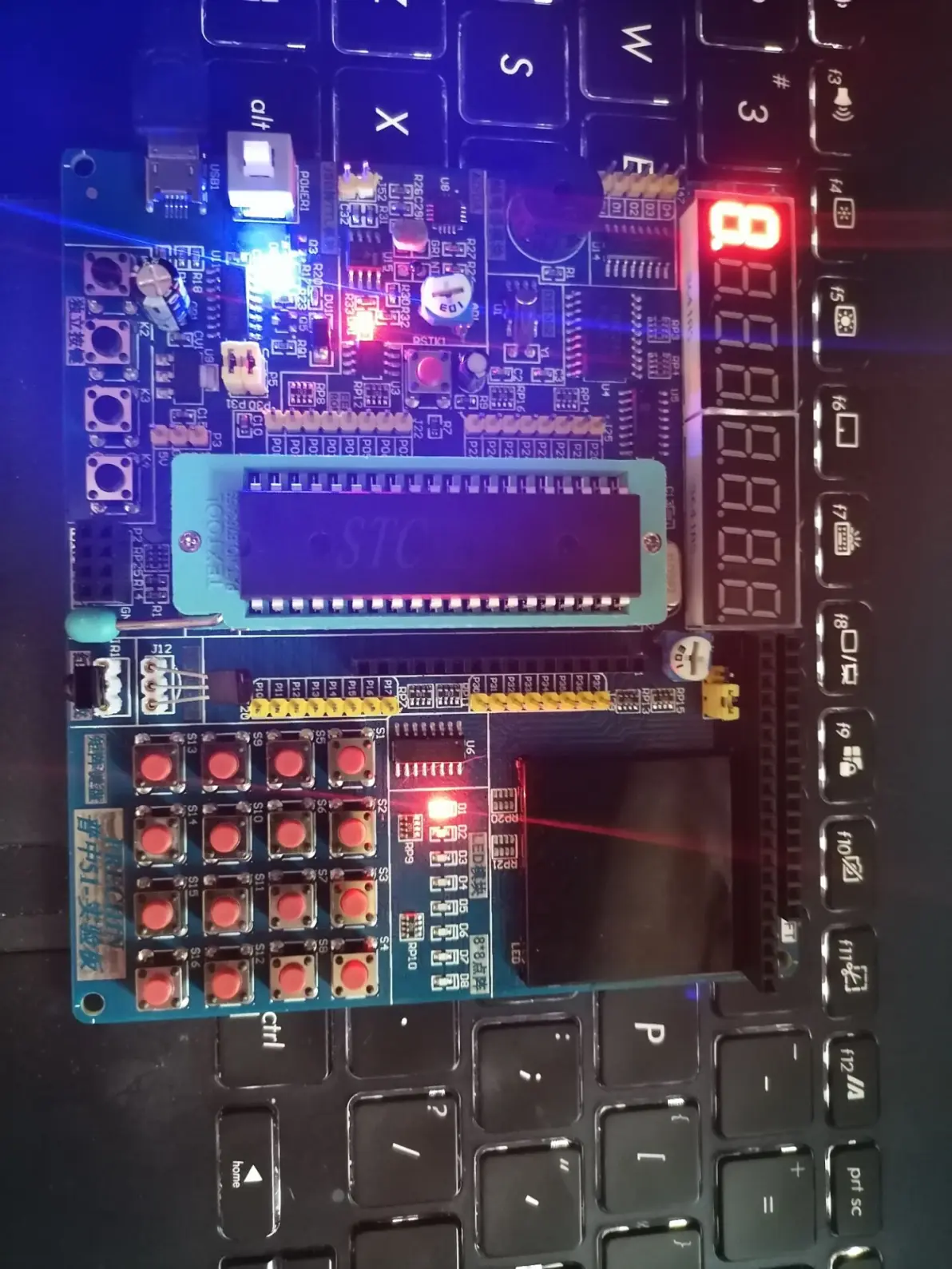

实验现象

注意，单片机在执行程序时，在main函数执行完成后，会重头再执行main函数。因此led灯会常亮。
