51单片机学习(3)-中断概念和定时器中断

2025-10-13 来源:bilibili

这一次学习的单片机内部资源,中断。主要了解51单片所具有的中断,和定时器中断的使用。

目的:利用定时器中断,结合前面学习的led灯和数码管,让两个led灯中的一个以250ms时间间隔闪烁,另一个以1s的时间间隔闪烁,两位数码管实现一分钟的循环计时

实验材料:郭天祥TX-1C单片机

编译器:keil4

烧录软件:STC-ISP

关键点:

1 中断概念

中断是单片机为了应对突发事件而设计的功能,在CPU处理某一事件A时,发生了B事件,请求CPU快速处理;CPU暂时停止处理当前的事件A,保存好事件A的处理进度,转而去处理事件B,在处理完事件B后,重新回到事件A的断点处继续处理。

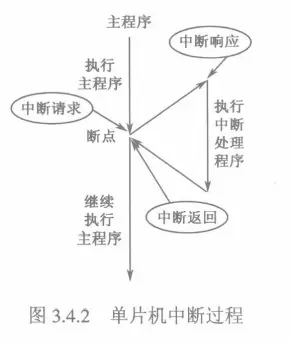

单片中断过程

51单片机内部有5个中断中断源,52单片机内部有6个中断源(相比51,只多了一个T2定时-计数器)

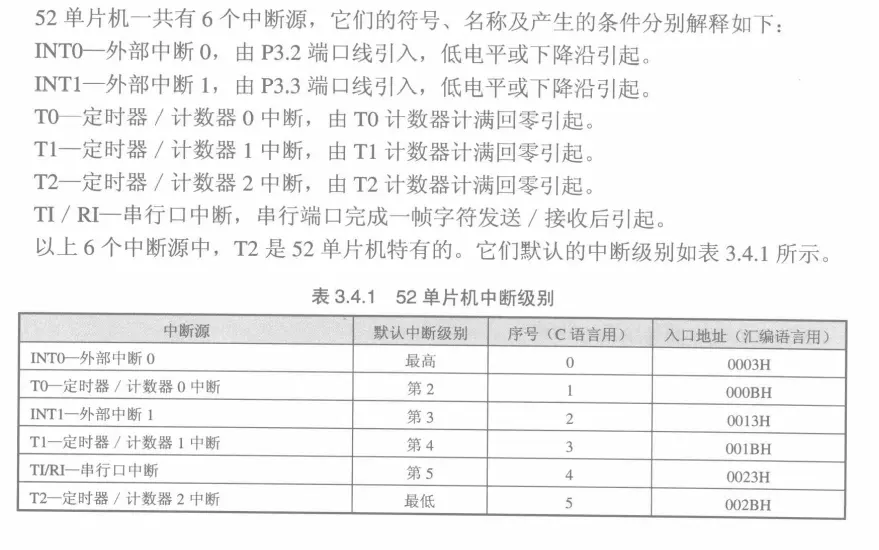

52单片机所具有的中断源

2 中断有关的寄存器

单片机在使用中断功能时,需要设置两个与中断有关的寄存器:

中断允许寄存器IE 和 中断优先级寄存器IP

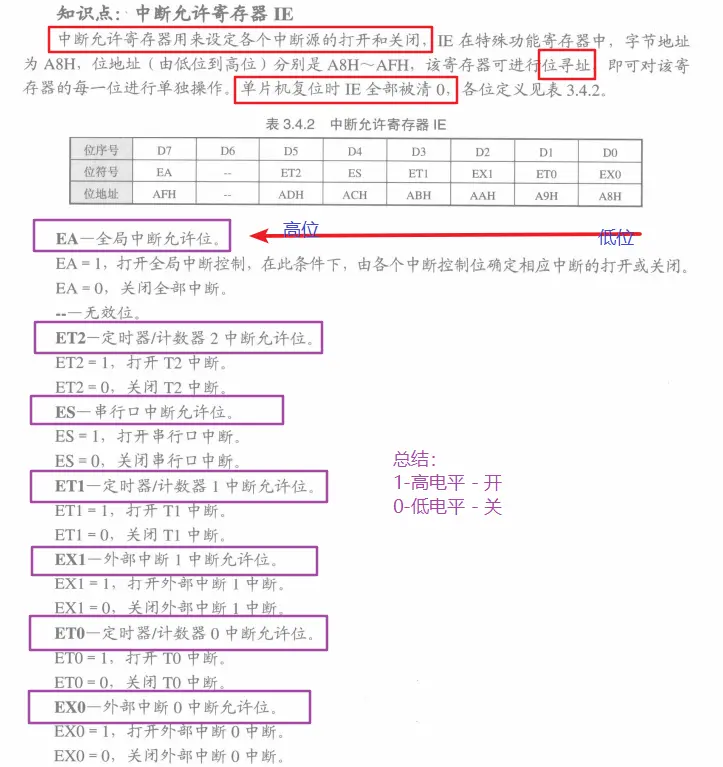

中断允许寄存器IE

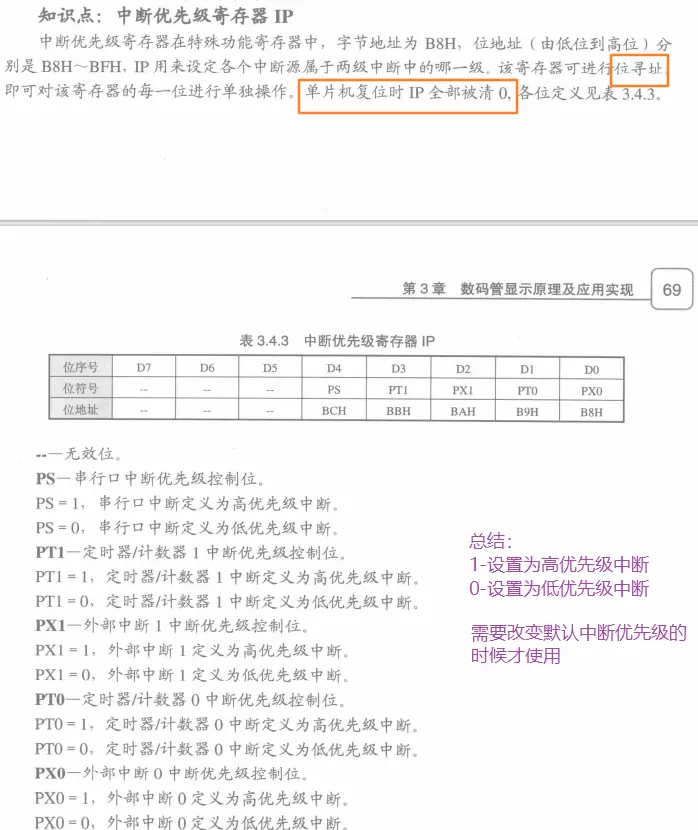

中断优先级寄存器IP

以上两个寄存器,重点以中断允许寄存器为主。

3 单片机的定时器中断(重点掌握)

单片机的定时器系统是单片机内部的一个独立硬件部分,它与CPU和晶振通过内部某些控制线连接并相互起作用,CPU一旦设置开启定时功能后,定时器便在晶振的作用下自动开始计时,当定时器的计数器计满后,会产生中断,通知CPU处理中断。

51单片机内部有两个16位可编程的定时-计数器,T0 T1;52单片机多一个T2。

下面讲解定时-计数器的结构和相关寄存器

1)

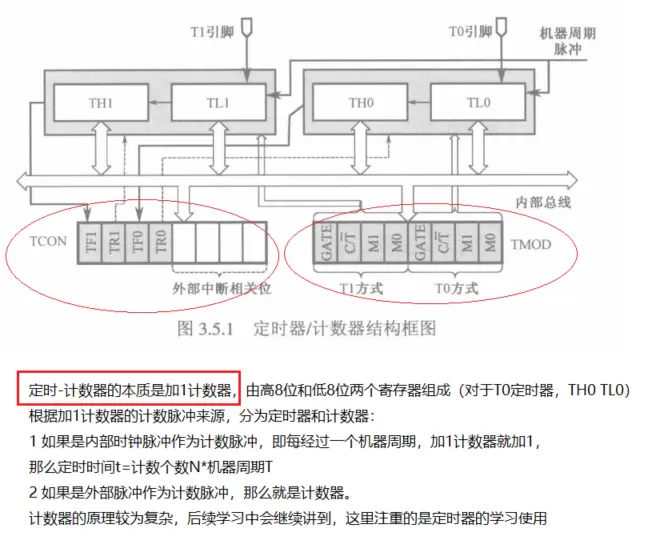

定时-计数器的结构图

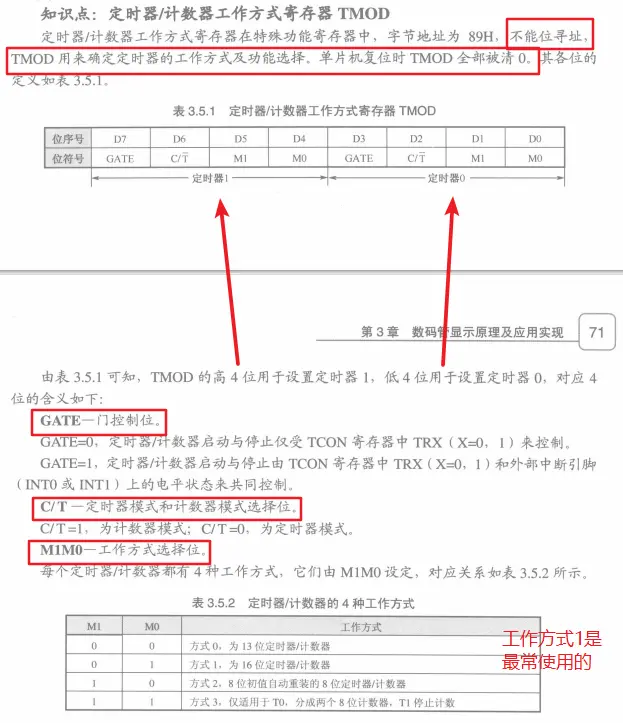

2)工作方式寄存器TMOD和控制寄存器TCON

TMOD

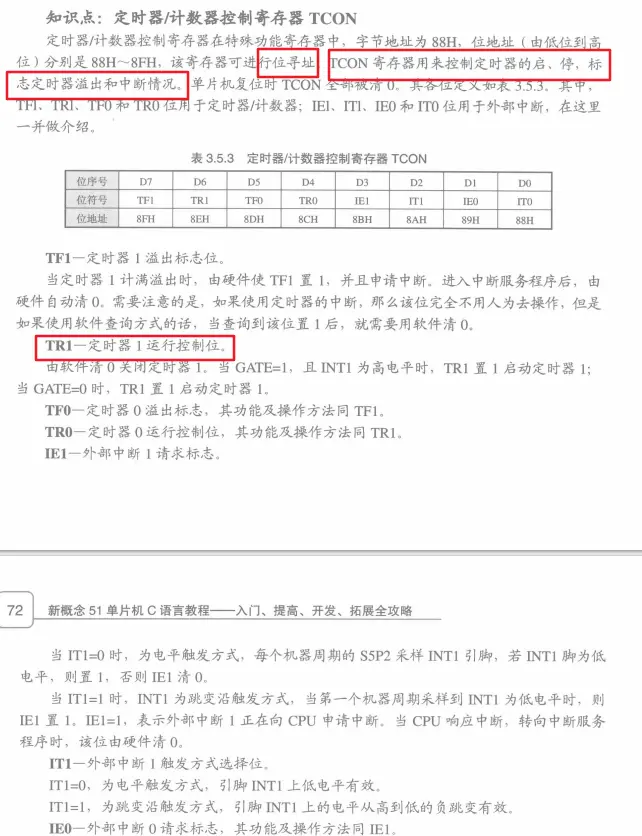

TCON

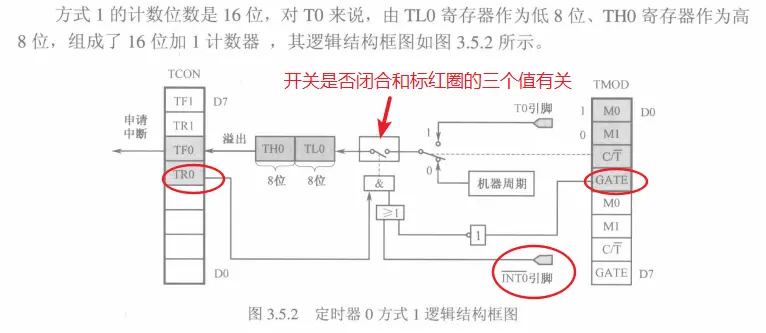

3)定时器的工作方式1-16位定时-计数器

上面的图中涉及到与 或 非运算,运算规则如下:

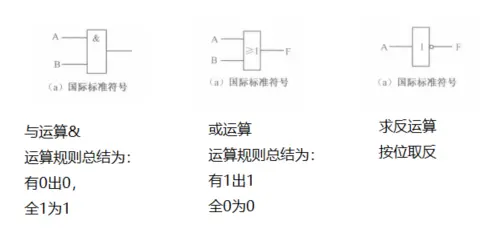

二进制的与或非运算

当GATE=0时,经过非门后为1,紧接着是或门(按照或门的规则,在GATE这条线已经是1的情况下,无论INT0外部引脚是什么电平都会出1),经过或门后为1,因此与门仅由TRO决定,开关是否闭合(为1)取决于TR0。

当GATE=1时,经过非门后为0,而或门的结果由INT0决定,与门的结果由INT0和TRO共同决定

4)定时器初值的设定问题

T0定时器的初值是由TH0和TL0来存放,如果程序开始时没有设定TH0和TL0,那默认是0。

这里补充一下,时钟周期和机器周期的概念。

时钟周期:定义为时钟频率的倒数,单片机内最小的时间单位。

机器周期:由12个时钟周期组成,在一个机器周期内,单片机完成一项基本操作,例如去指令、存储器读写。

 假设机器周期为T,我们需要单片机经过 t 时间产生一次中断,那么需要计数的个数为

N = t/T;而初值就是65536-N,再将初值划分为2部分送到TH0和TL0

TH0 = 初值/256;

TL0 = 初值%256;

为什么是256,这是因为2个8位寄存器,2^8=256;

4 代码

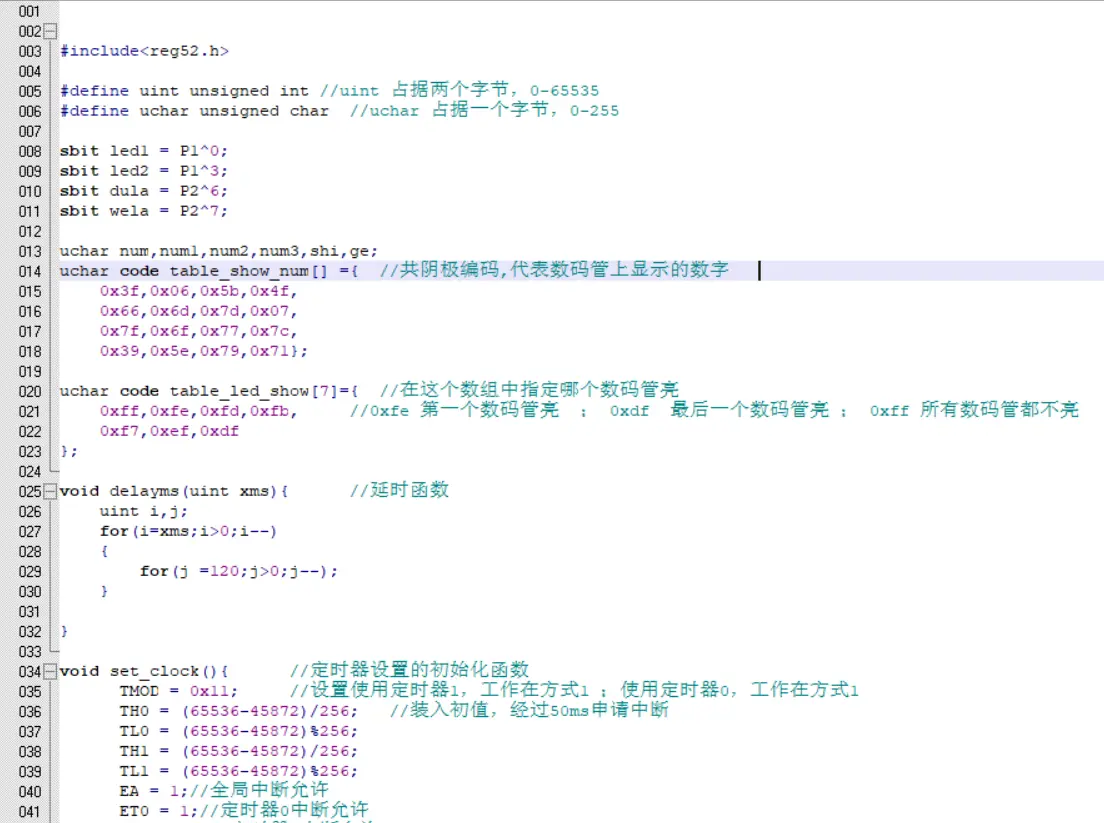

代码片段一

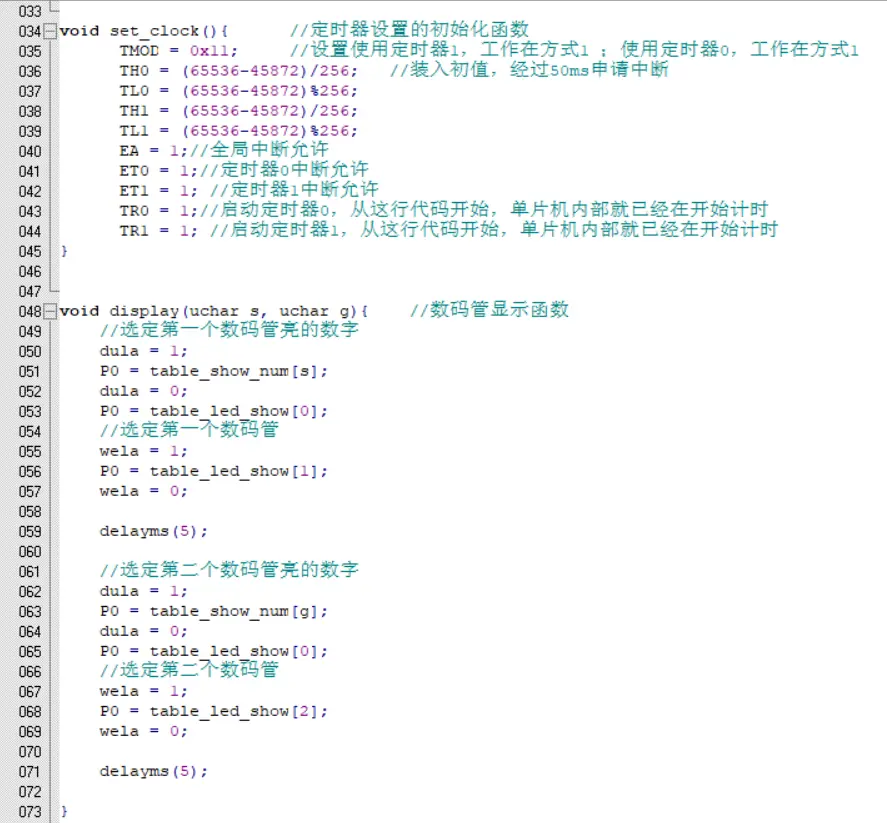

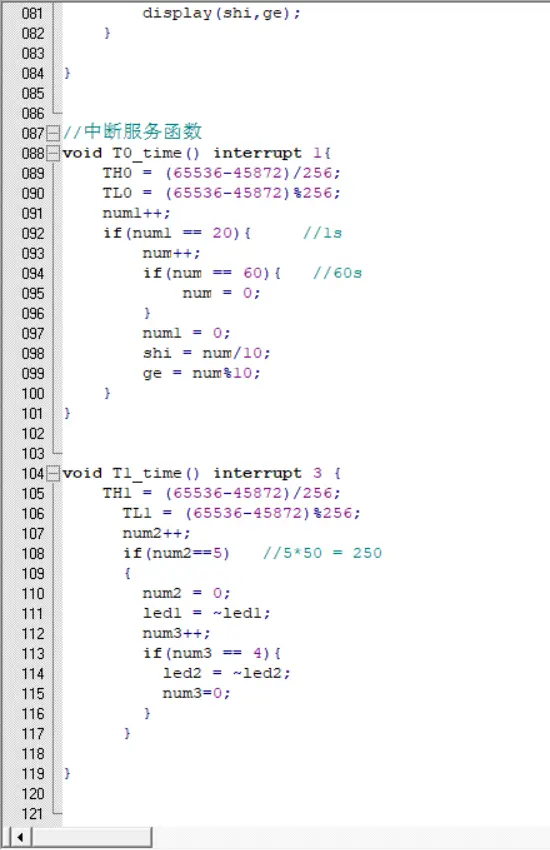

代码片段二


代码片段三


代码片段四

演示效果视频参看对应标题视频https://www.bilibili.com/video/BV1fW4y1K7hh/;
